CXS-05TH26WH-5215R 1025

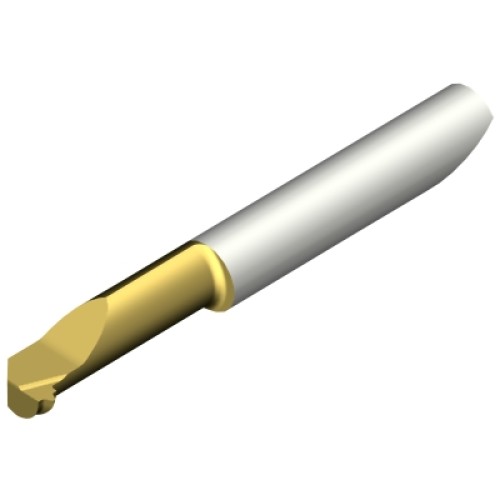

Твердосплавная резцовая вставка CoroTurn® XS для точения резьбы
CXS-05TH26WH-5215R 1025
- ISO: 11788486
- Идентификатор материала: 5726376
- Количество в упаковке: 1
- EAN: 11788486
- ANSI: CXS-05TH26WH-5215R 1025
- CoroPak (RELEASEPACK): 04.1
- Max вылет (OHX): 17,2 mm
- Min диаметр отверстия (DMIN1): 5,2 mm
- Release date (ValFrom20): 2004-01-26
- Диаметр соединения (DCON): 5 mm
- Интерфейс со стороны станка (ADINTMS): CoroTurn XS -metric: 5
- Исполнение (HAND): R
- Класс точности резьбы (TCTR): CLASSA
- Масса элемента (WT): 0,011 kg
- Ниток на дюйм (TPI): 26
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiAlN+TiN
- Программируемая длина (LPR): 38,1 mm
- Профиль резьбы (THFT): WH55
- Рабочая длина (LU): 15 mm
- Радиус при вершине (RE): 0,15 mm
- Разность высоты резьбы (HB): 0,16 mm
- Сплав (GRADE): 1025
- Стандартное численное обозначение (STDNO11): ISO 228-1982
- Стандартное численное обозначение (STDNO12): BS 2779-1973
- Стандартное численное обозначение (STDNO13): BS 84-1956
- Теоретическая высота резьбы (HA): 0,78 mm
- Тип подвода СОЖ к инструменту (CNSC): 0: without coolant
- Тип профиля резьбы (TPT): F
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF): 37,3 mm
- Функциональная ширина (WF): 2,45 mm
- Ширина корпуса (WB): 3,75 mm
