Режущая пластина T-Max® U-Lock для точения резьбы - R166.0L-11VM01C001 1020

Режущая пластина T-Max® U-Lock для точения резьбы

Подробности

ISO: 11001616
Идентификатор материала: 5742043
Количество в упаковке: 10
EAN: 11001616
ANSI: R166.0L-11VM01C001 1020
CoroPak (RELEASEPACK): 98.1
Release date (ValFrom20): 1997-12-01
Диаметр вписанной окружности (IC): 6,35 mm
Диаметр отверстия под винт (D1): 2,8 mm
Длина профиля ex (PDX): 0,9 mm
Длина профиля ey (PDY): 0,68 mm
Исполнение (HAND): R
Масса элемента (WT): 0,002 kg
Ниток на дюйм максимум (TPIX): 24
Ниток на дюйм минимум (TPIN): 12
Основа сплава (SUBSTRATE): HC
Покрытие (COATING): PVD TiN

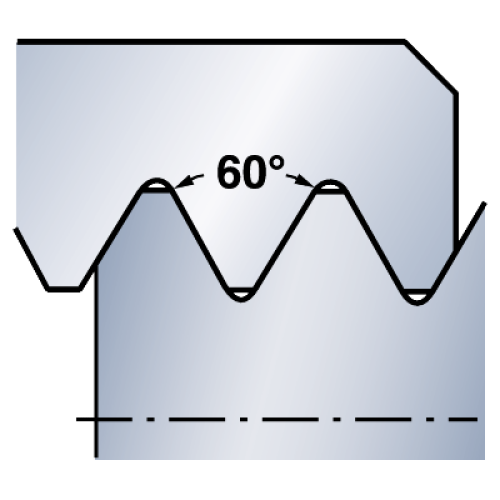

Профиль резьбы (THFT): VP60
Радиус при вершине (RE): 0,06 mm
Размер и форма пластины (CUTINTSIZESHAPE): U-Lock 166/154 -internal size 11R
Разность высоты резьбы (HB): 0,06 mm
Сплав (GRADE): 1020
Теоретическая высота резьбы (HA): 1,45 mm
Тип крепления пластины (IFS): 3
Тип профиля резьбы (TPT): P
Тип резьбы (TTP): INT
Толщина пластины (S): 3,175 mm
Число зубьев (NT): 1
Число режущих кромок (CEDC): 3
Шаг резьбы максимальный (TPX): 2 mm
Шаг резьбы минимальный (TPN): 1 mm
