QS-SVJCL102XHP

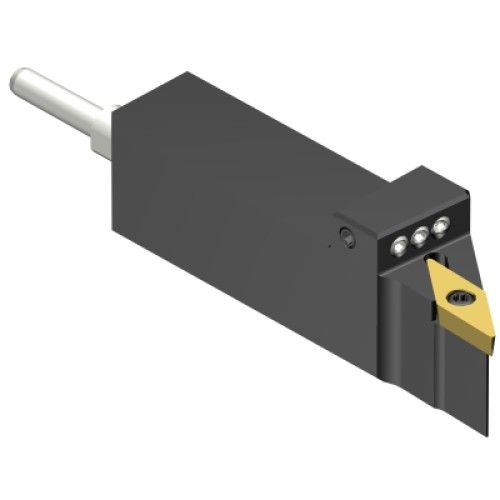

Державка CoroTurn® 107 QS для точения
QS-SVJCL102XHP
- ISO: 26010224
- Идентификатор материала: 6010224
- Количество в упаковке: 1
- EAN: 26010224
- ANSI: QS-SVJCL102XHP
- CoroPak (RELEASEPACK): 11.1
- Max вылет (OHX): 28 mm
- Max угол врезания (RMPX): 50 deg
- Release date (ValFrom20): 2011-02-22
- Высота хвостовика (H): 15,875 mm
- Главный передний угол ортогональный (GAMO): 0 deg
- Главный угол в плане (KAPR1): 93 deg
- Главный угол в плане (дюйм.) (PSIR): -3 deg
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Интерфейс со стороны станка (ADINTMS): QS-HP shank coupling -inch: 5/8 x 5/8
- Исполнение (HAND): L
- Крутящий момент (TQ): 0.9 Nm
- Масса элемента (WT): 0,117 kg
- Материал корпуса (BMC): Сталь
- Тип подвода СОЖ к зоне резания (CXSC): 7: axial inclined focused exit with nozzle
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): 0 deg
- Функциональная высота (HF): 15,875 mm
- Функциональная длина (LF): 70 mm
- Функциональная ширина (WF): 15,875 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): VCMT 110304
- Ширина хвостовика (B): 15,875 mm
- Эталонная пластина (MIIDM): VCMT 11 03 04
