QS-SRDCR-16-20-08XC
Державка CoroTurn® 107 QS для точения
QS-SRDCR-16-20-08XC
- ISO: 7323225520676
- Идентификатор материала: 7960767
- Количество в упаковке: 1
- EAN: 7323225520676
- ANSI: QS-SRDCR-16-20-08XC
- Coolant exit supply type (CXST): 3: both over and under the cutting edge
- CoroPak (RELEASEPACK): 20.2

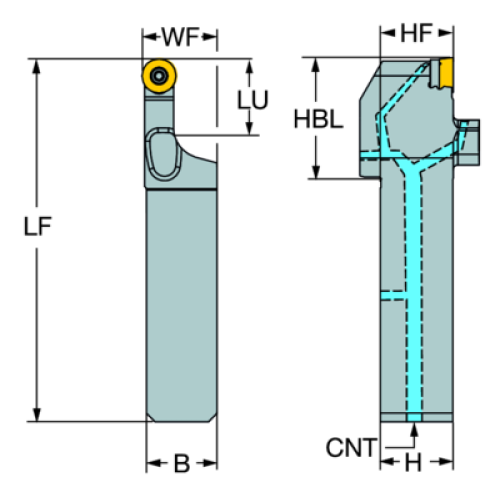

- Max вылет (OHX): 63,5 mm
- Max угол врезания (RMPX): 90 deg
- Min вылет (OHN): 38,1 mm
- Release date (ValFrom20): 2020-09-25
- Высота хвостовика (H): 25,4 mm
- Главный передний угол ортогональный (GAMO): 0 deg
- Давление СОЖ (CP): 150 bar
- Демпфирующие свойства (DPC): false
- Интерфейс со стороны станка (ADINTMS): Rectangular shank -inch: 1 x 1
- Исполнение (HAND): R
- Крутящий момент (TQ): 1.4 Nm
- Масса элемента (WT): 0,5 kg
- Материал корпуса (BMC): Сталь
- Основание головки, длина смещения (HBL): 38,1 mm
- Рабочая длина (LU): 19,05 mm
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 8: decentral focused exit with nozzles
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): 0 deg
- Функциональная высота (HF): 25,4 mm
- Функциональная длина (LF): 122,1 mm
- Функциональная ширина (WF): 26,187 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Rail interface ( RC0803MP )
- Ширина корпуса (WB): 6,8 mm
- Ширина хвостовика (B): 25,4 mm
- Эталонная пластина (MIIDM): RCMT 08 03 MP
