QS-PSSNR 2525-12C

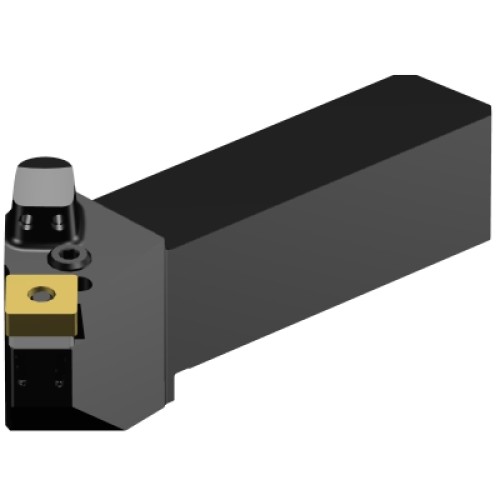

Призматическая державка T-Max® P QS для точения
QS-PSSNR 2525-12C
- ISO: 7323223752093
- Идентификатор материала: 7572099
- Количество в упаковке: 1
- EAN: 7323223752093
- ANSI: QS-PSSNR 2525-12C
- CoroPak (RELEASEPACK): 18.2

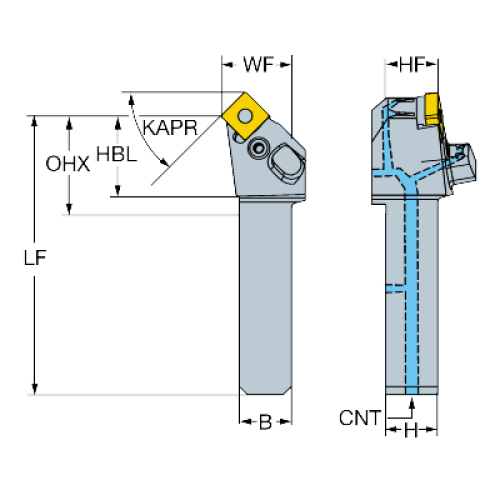

- Max вылет (OHX): 56,7 mm
- Max угол врезания (RMPX): 0 deg
- Min вылет (OHN): 31,7 mm
- Release date (ValFrom20): 2018-09-22
- Высота хвостовика (H): 25 mm
- Главный передний угол ортогональный (GAMO): -8 deg
- Главный угол в плане (KAPR1): 45 deg
- Главный угол в плане (дюйм.) (PSIR): 45 deg
- Давление СОЖ (CP): 150 bar
- Демпфирующие свойства (DPC): false
- Интерфейс со стороны станка (ADINTMS): Rectangular shank -metric: 25 x 25
- Исполнение (HAND): R
- Крутящий момент (TQ): 5 Nm
- Масса элемента (WT): 0,547 kg
- Материал корпуса (BMC): Сталь
- Основание головки, длина смещения (HBL): 31,7 mm
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 8: decentral focused exit with nozzles
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): P
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): 0 deg
- Функциональная высота (HF): 25 mm
- Функциональная длина (LF): 115,7 mm
- Функциональная ширина (WF): 32 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): SNMG 120408
- Ширина хвостовика (B): 25 mm
- Эталонная пластина (MIIDM): SNMG 12 04 08
