A20T-SVQBR 3

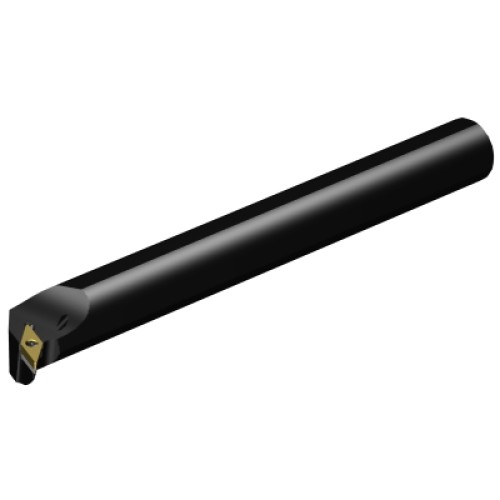

Расточная оправка CoroTurn® 107 для точения
A20T-SVQBR 3
- ISO: 12162942
- Идентификатор материала: 5721761
- Количество в упаковке: 1
- EAN: 12162942
- ANSI: A20T-SVQBR 3
- CoroPak (RELEASEPACK): 07.1
- Max вылет (OHX): 127 mm
- Max угол врезания (RMPX): 35 deg
- Min вылет (OHN): 47,625 mm
- Min диаметр отверстия (DMIN1): 40,1 mm
- Release date (ValFrom20): 2007-02-26
- Высота хвостовика (H): 30 mm
- Главный передний угол ортогональный (GAMO): 0 deg
- Главный угол в плане (KAPR1): 107,5 deg
- Главный угол в плане (дюйм.) (PSIR): -17,5 deg
- Давление СОЖ (CP): 40 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD): 31,75 mm
- Диаметр соединения (DCON): 31.75 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank w/ 3 flats -inch: 1 1/4
- Исполнение (HAND): R
- Крутящий момент (TQ): 3 Nm
- Масса элемента (WT): 1,626 kg
- Материал корпуса (BMC): Сталь
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): -10.806 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF): 304,8 mm
- Функциональная ширина (WF): 22,225 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): VBMT 160408/ VCMT 160408
- Эталонная пластина (MIIDM): VBMT 16 04 08
