A20S-SDUCL 07-EX

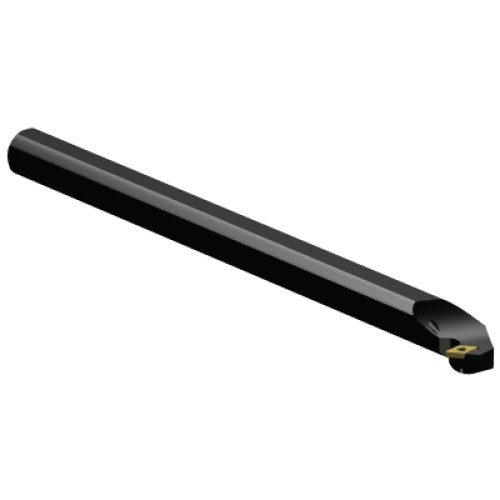

Расточная оправка CoroTurn® 107 для обратного растачивания
A20S-SDUCL 07-EX
- ISO: 12160481
- Идентификатор материала: 5721416
- Количество в упаковке: 1
- EAN: 12160481
- ANSI: A20S-SDUCL 07-EX
- CoroPak (RELEASEPACK): 06.2
- Max вылет (OHX): 80 mm
- Max угол врезания (RMPX): 27 deg
- Min вылет (OHN): 30 mm
- Min диаметр отверстия (DMIN1): 27 mm
- Release date (ValFrom20): 2006-08-14
- Высота хвостовика (H): 18 mm
- Главный передний угол ортогональный (GAMO): 0 deg
- Главный угол в плане (KAPR1): 93 deg
- Главный угол в плане (дюйм.) (PSIR): -3 deg
- Давление СОЖ (CP): 40 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD): 20 mm
- Диаметр соединения (DCON): 20 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank w/ 3 flats -metric: 20
- Исполнение (HAND): L
- Крутящий момент (TQ): 0.9 Nm
- Масса элемента (WT): 0,519 kg
- Материал корпуса (BMC): Сталь
- Программируемая длина (LPR): 262,2 mm
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): -2.088 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF): 250 mm
- Функциональная ширина (WF): 15 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): DCMT 070204
- Эталонная пластина (MIIDM): DCMT 07 02 04
