L166.0L-11UN01-160 1020
Режущая пластина T-Max® U-Lock для точения резьбы
L166.0L-11UN01-160 1020
- ISO: 11588301
- Идентификатор материала: 5734452
- Количество в упаковке: 10
- EAN: 11588301
- ANSI: L166.0L-11UN01-160 1020
- CoroPak (RELEASEPACK): 03.2
- Release date (ValFrom20): 2003-08-11
- Диаметр вписанной окружности (IC): 6,35 mm
- Диаметр отверстия под винт (D1): 2,8 mm
- Длина профиля ex (PDX): 1 mm
- Длина профиля ey (PDY): 0,68 mm
- Исполнение (HAND): L
- Класс точности резьбы (TCTR): 2B
- Масса элемента (WT): 0,002 kg
- Ниток на дюйм (TPI): 16
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiN

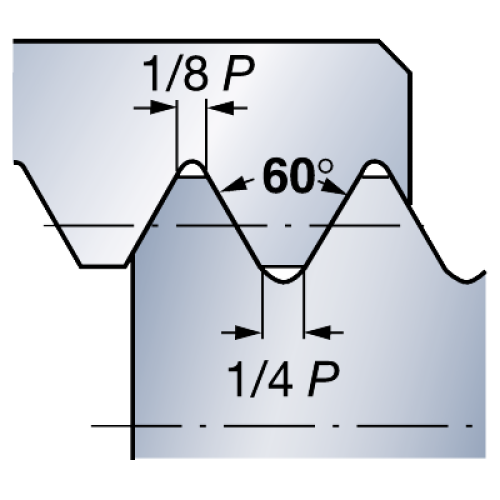

- Профиль резьбы (THFT): UN60
- Размер и форма пластины (CUTINTSIZESHAPE): U-Lock 166/154 -internal size 11L
- Разность высоты резьбы (HB): 0,09 mm
- Сплав (GRADE): 1020
- Стандартное численное обозначение (STDNO1): ISO 5864-1978
- Теоретическая высота резьбы (HA): 1 mm
- Тип крепления пластины (IFS): 3
- Тип профиля резьбы (TPT): F
- Тип резьбы (TTP): INT
- Толщина пластины (S): 3,175 mm
- Число зубьев (NT): 1
- Число режущих кромок (CEDC): 3
