266RL-22BU01A0501E 1020

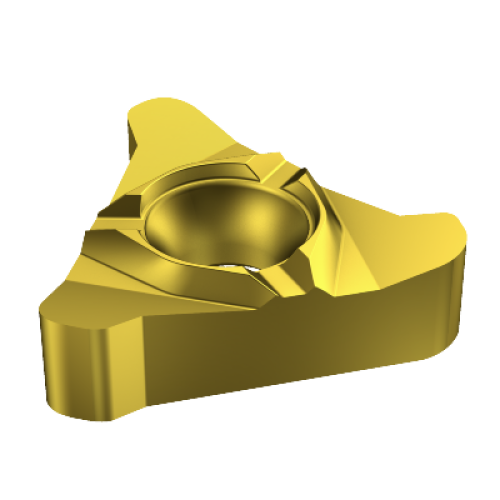

Режущая пластина CoroThread® 266 для точения резьбы
266RL-22BU01A0501E 1020
- ISO: 12324900
- Идентификатор материала: 5758008
- Количество в упаковке: 10
- EAN: 12324900
- ANSI: 266RL-22BU01A0501E 1020
- CoroPak (RELEASEPACK): 08.1
- Release date (ValFrom20): 2008-02-25

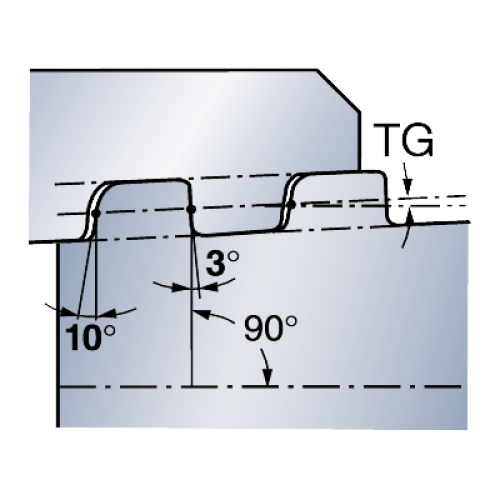

- Градиент конусности (TG): 0,042

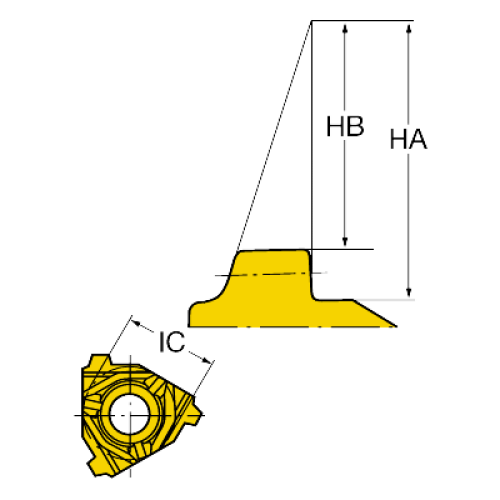

- Диаметр вписанной окружности (IC): 12,7 mm
- Диаметр отверстия под винт (D1): 5,7 mm
- Длина профиля ex (PDX): 2,205 mm
- Длина профиля ey (PDY): 1,93 mm
- Исполнение (HAND): R
- Масса элемента (WT): 0,012 kg
- Ниток на дюйм (TPI): 5
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiN
- Профиль резьбы (THFT): BUT
- Размер и форма пластины (CUTINTSIZESHAPE): CoroThread 266/254 -internal size 22R
- Разность высоты резьбы (HB): 10,62 mm
- Сплав (GRADE): 1020
- Стандартное численное обозначение (STDNO1): API SPEC. 5B
- Теоретическая высота резьбы (HA): 12,04 mm
- Тип крепления пластины (IFS): 8
- Тип профиля резьбы (TPT): F
- Тип резьбы (TTP): INT
- Толщина пластины (S): 5,563 mm
- Число зубьев (NT): 1
- Число режущих кромок (CEDC): 3
