266RL-16RN01F060E 1135
Режущая пластина CoroThread® 266 для точения резьбы
266RL-16RN01F060E 1135
- ISO: 25907017
- Идентификатор материала: 5907017
- Количество в упаковке: 10
- EAN: 25907017
- ANSI: 266RL-16RN01F060E 1135
- CoroPak (RELEASEPACK): 10.2
- Release date (ValFrom20): 2010-09-23

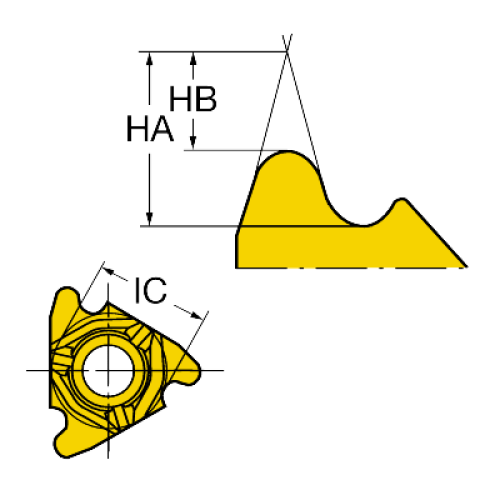

- Диаметр вписанной окружности (IC): 9,525 mm
- Диаметр отверстия под винт (D1): 4,4 mm
- Длина профиля ex (PDX): 1,35 mm
- Длина профиля ey (PDY): 1,45 mm
- Исполнение (HAND): R
- Класс точности резьбы (TCTR): IT 7-6
- Масса элемента (WT): 0,004 kg
- Ниток на дюйм (TPI): 6
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiAlN

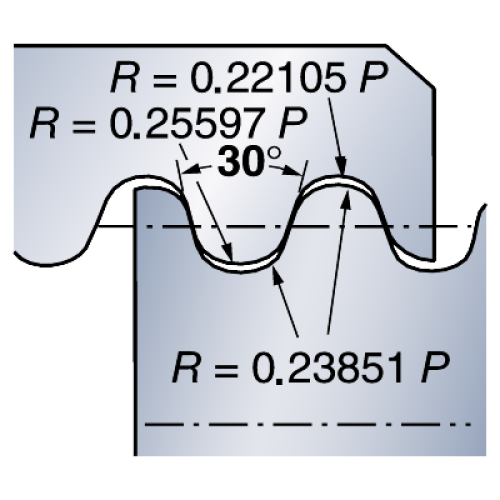

- Профиль резьбы (THFT): RN30
- Размер и форма пластины (CUTINTSIZESHAPE): CoroThread 266/254 -internal size 16R
- Разность высоты резьбы (HB): 2,66 mm
- Сплав (GRADE): 1135
- Стандартное численное обозначение (STDNO1): DIN 405
- Теоретическая высота резьбы (HA): 4,79 mm
- Тип крепления пластины (IFS): 8
- Тип профиля резьбы (TPT): F
- Тип резьбы (TTP): INT
- Толщина пластины (S): 3,969 mm
- Число зубьев (NT): 1
- Число режущих кромок (CEDC): 3
