266RG-22RD01A100E 1020
Режущая пластина CoroThread® 266 для точения резьбы
266RG-22RD01A100E 1020
- ISO: 12320825
- Идентификатор материала: 5758239
- Количество в упаковке: 10
- EAN: 12320825
- ANSI: 266RG-22RD01A100E 1020
- CoroPak (RELEASEPACK): 08.1
- Release date (ValFrom20): 2008-02-25

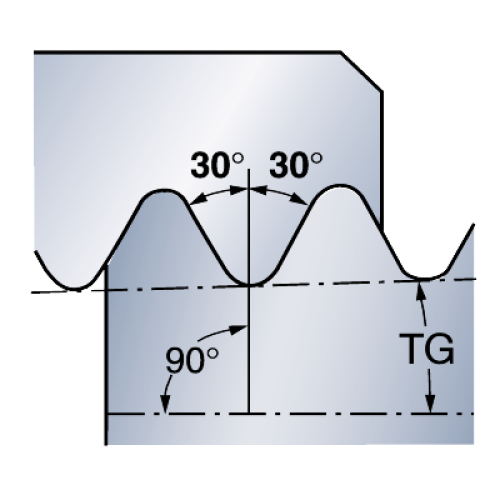

- Градиент конусности (TG): 0,031
- Диаметр вписанной окружности (IC): 12,7 mm
- Диаметр отверстия под винт (D1): 5,7 mm
- Длина профиля ex (PDX): 2 mm
- Длина профиля ey (PDY): 1,673 mm
- Исполнение (HAND): R
- Масса элемента (WT): 0,012 kg
- Ниток на дюйм (TPI): 10
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiN
- Профиль резьбы (THFT): APR60
- Размер и форма пластины (CUTINTSIZESHAPE): CoroThread 266/254 -external size 22R
- Разность высоты резьбы (HB): 0,36 mm
- Сплав (GRADE): 1020
- Стандартное численное обозначение (STDNO1): API SPEC. 5B
- Теоретическая высота резьбы (HA): 1,76 mm
- Тип крепления пластины (IFS): 8
- Тип профиля резьбы (TPT): F
- Тип резьбы (TTP): EXT
- Толщина пластины (S): 5,563 mm
- Число зубьев (NT): 1
- Число режущих кромок (CEDC): 3
