R166.39G-24BU12-050 1125
Режущая пластина T-Max® Twin-Lock для точения резьбы
R166.39G-24BU12-050 1125
- ISO: 12311283
- Идентификатор материала: 5742286
- Количество в упаковке: 10
- EAN: 12311283
- ANSI: R166.39G-24BU12-050 1125
- CoroPak (RELEASEPACK): 08.1
- Release date (ValFrom20): 2008-01-28
- Градиент конусности (TG): 0,063
- Диаметр отверстия под винт (D1): 4,675 mm
- Длина пластины (INSL): 24 mm

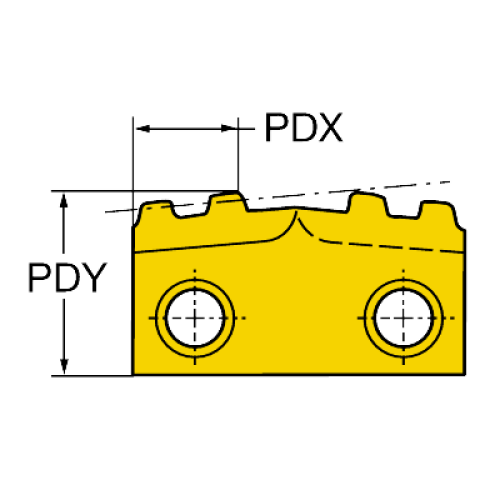

- Длина профиля ex (PDX): 8,41 mm
- Длина профиля ey (PDY): 12,005 mm
- Исполнение (HAND): R
- Масса элемента (WT): 0,014 kg
- Ниток на дюйм (TPI): 5
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiAlN
- Профиль резьбы (THFT): BUT
- Размер и форма пластины (CUTINTSIZESHAPE): Twin-Lock -166.39 G-24

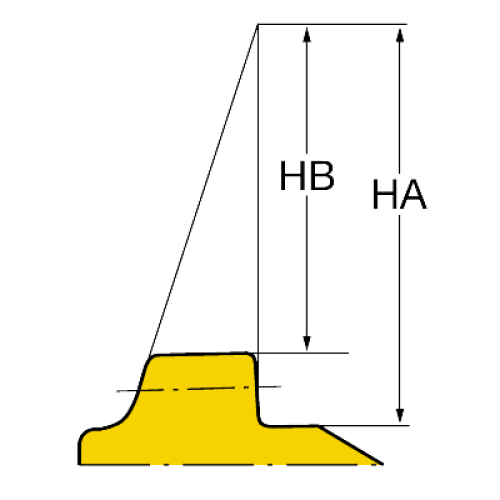

- Разность высоты резьбы (HB): 10,47 mm
- Сплав (GRADE): 1125
- Стандартное численное обозначение (STDNO1): API SPEC. 5B
- Теоретическая высота резьбы (HA): 10,05 mm
- Тип крепления пластины (IFS): 2
- Тип профиля резьбы (TPT): F
- Тип резьбы (TTP): EXT
- Толщина пластины (S): 6,35 mm
- Число зубьев (NT): 2
- Число режущих кромок (CEDC): 2
