R166.0L-11WH01-190 1020
Режущая пластина T-Max® U-Lock для точения резьбы
R166.0L-11WH01-190 1020
- ISO: 10503732
- Идентификатор материала: 5742052
- Количество в упаковке: 10
- EAN: 10503732
- ANSI: R166.0L-11WH01-190 1020
- CoroPak (RELEASEPACK): 91.3
- Release date (ValFrom20): 1991-08-12

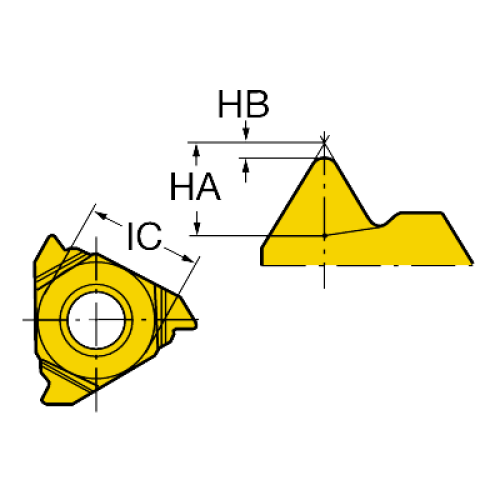

- Диаметр вписанной окружности (IC): 6,35 mm
- Диаметр отверстия под винт (D1): 2,8 mm
- Длина профиля ex (PDX): 0,9 mm
- Длина профиля ey (PDY): 0,68 mm
- Исполнение (HAND): R
- Класс точности резьбы (TCTR): CLASSA
- Масса элемента (WT): 0,002 kg
- Ниток на дюйм (TPI): 19
- Основа сплава (SUBSTRATE): HC
- Покрытие (COATING): PVD TiN

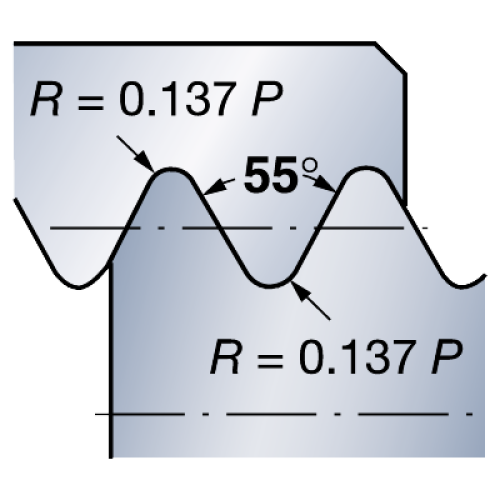

- Профиль резьбы (THFT): WH55
- Размер и форма пластины (CUTINTSIZESHAPE): U-Lock 166/154 -internal size 11R
- Разность высоты резьбы (HB): 0,18 mm
- Сплав (GRADE): 1020
- Стандартное численное обозначение (STDNO1): ISO 228-1982
- Стандартное численное обозначение (STDNO2): BS 2779-1973
- Стандартное численное обозначение (STDNO3): BS-84-1956
- Теоретическая высота резьбы (HA): 1,05 mm
- Тип крепления пластины (IFS): 3
- Тип профиля резьбы (TPT): F
- Тип резьбы (TTP): INT
- Толщина пластины (S): 3,175 mm
- Число зубьев (NT): 1
- Число режущих кромок (CEDC): 3
