QFU-H-0400-02-GF H10F

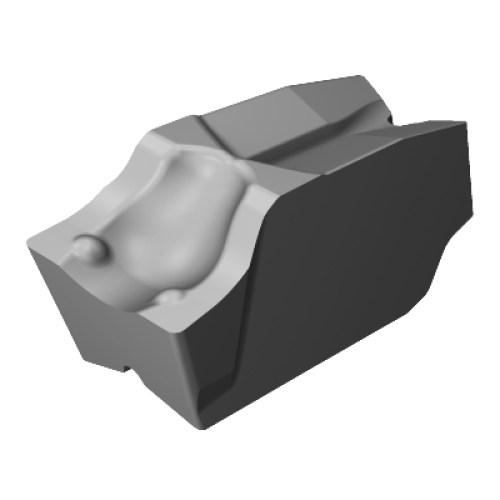

Пластина CoroCut® QF для торцевой обработки канавок
QFU-H-0400-02-GF H10F
- ISO: 7323221539481
- Идентификатор материала: 7193311
- Количество в упаковке: 10
- EAN: 7323221539481
- ANSI: QFU-H-0400-02-GF H10F
- CoroPak (RELEASEPACK): 18.2

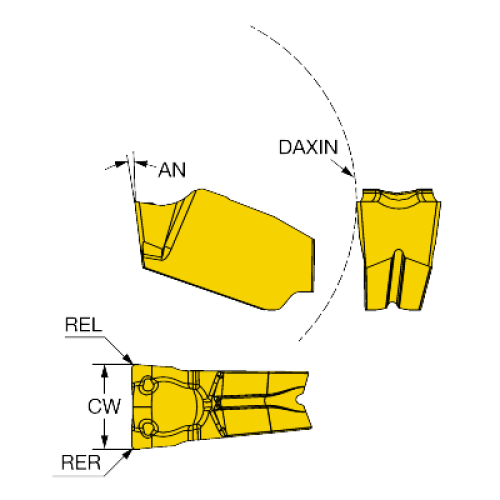

- Min внутренний диаметр торцевой канавки (DAXIN): 30 mm
- Release date (ValFrom20): 2018-08-30
- Верхнее отклонение радиуса при вершине (RETOLU): 0,05 mm
- Верхнее отклонение ширины резания (CWTOLU): 0,02 mm
- Длина эффективной режущей кромки (CF): 3,6 mm
- Задний угол главный (AN): 7 deg
- Исполнение (HAND): N
- Масса элемента (WT): 0,001 kg
- Нижнее отклонение радиуса при вершине (RETOLL): -0,05 mm
- Нижнее отклонение ширины резания (CWTOLL): -0,02 mm
- Радиус при вершине слева (REL): 0,2 mm
- Радиус при вершине справа (RER): 0,2 mm
- Размер гнезда под пластину (SSCM): QFU-H
- Размер и форма пластины (CUTINTSIZESHAPE): CoroCut QFU -size H
- Сплав (GRADE): H10F
- Стружколомающая геометрия (CBMD): GF
- Тип крепления пластины (IFS): 7
- Тип операции (CTPT): Finishing
- Угол корпуса со стороны станка (BAMS): 0 deg
- Число режущих кромок (CEDC): 1
- Ширина резания (CW): 4 mm
