266RG-16VM01A001EE 7015
Режущая пластина CoroThread® 266 для точения резьбы
266RG-16VM01A001EE 7015
- ISO: 26012450
- Идентификатор материала: 6012450
- Количество в упаковке: 5
- EAN: 26012450
- ANSI: 266RG-16VM01A001EE 7015

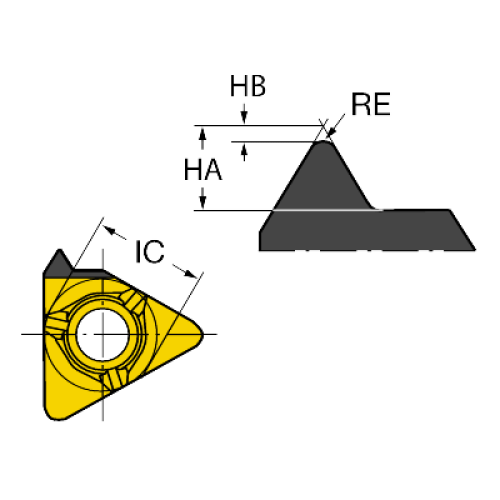

- Диаметр вписанной окружности (IC): 9,525 mm
- Диаметр отверстия под винт (D1): 4,4 mm
- Длина профиля ex (PDX): 1 mm
- Длина профиля ey (PDY): 1,03 mm
- Ниток на дюйм максимум (TPIX): 24
- Ниток на дюйм минимум (TPIN): 12
- Профиль резьбы (THFT): VP60
- Радиус при вершине слева (REL): 0,13 mm
- Радиус при вершине справа (RER): 0,13 mm
- Размер и форма пластины (CUTINTSIZESHAPE): CoroThread 266/254 -external size 16R
- Разность высоты резьбы (HB): 0,14 mm
- Теоретическая высота резьбы (HA): 1,68 mm
- Тип крепления пластины (IFS): 8
- Тип профиля резьбы (TPT): P
- Тип резьбы (TTP): EXT
- Число зубьев (NT): 1
- Число режущих кромок (CEDC): 1
- Шаг резьбы максимальный (TPX): 2 mm
- Шаг резьбы минимальный (TPN): 1 mm
