CXS-A20-07-X

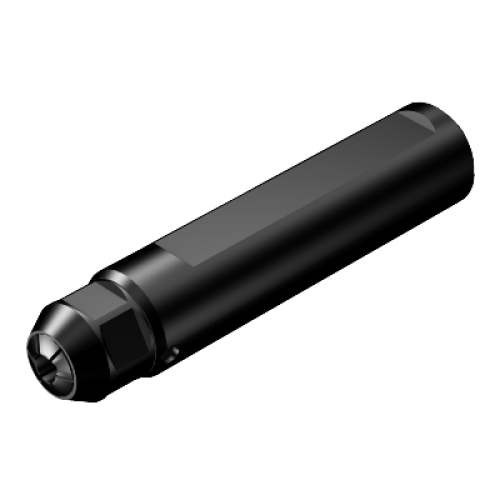

Переходник от цилиндрического хвостовика с лыской к CoroTurn® XS
CXS-A20-07-X
- ISO: 7323220325641
- Идентификатор материала: 6879634
- Количество в упаковке: 1
- EAN: 7323220325641
- ANSI: CXS-A20-07-X
- CoroPak (RELEASEPACK): 16.1
- Max вылет (OHX): 26,5 mm
- Min вылет (OHN): 26,5 mm
- Release date (ValFrom20): 2015-10-29
- Высота хвостовика (H): 19 mm
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 16,5 mm
- Диаметр соединения (DCON): 20 | 7 mm
- Длина закрепления (LSC): 19,3 mm
- Длина корпуса (LB1): 17,5 mm
- Интерфейс со стороны заготовки (ADINTWS1): CoroTurn XS -metric: 7
- Интерфейс со стороны станка (ADINTMS): Machine adapted cylindrical shanks, 2 flats -metric: 20 (x 18)
- Исполнение (HAND): N
- Крутящий момент (TQ): 20 Nm
- Масса элемента (WT): 0,2 kg
- Материал корпуса (BMC): Сталь
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 90 mm
- Функциональная ширина (WF1): 0 mm
