393.CF-12 03.8 40

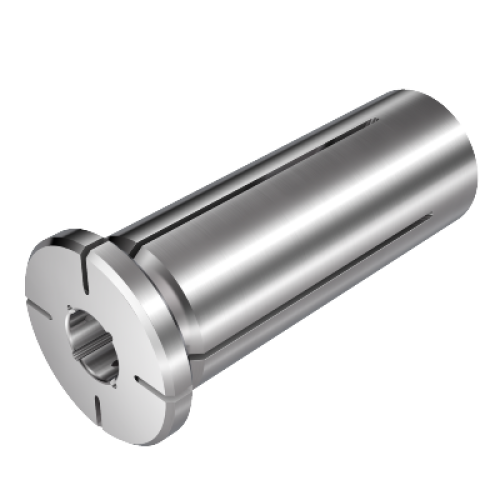

Цилиндрическая втулка
393.CF-12 03.8 40
- ISO: 26766957
- Идентификатор материала: 6766957
- Количество в упаковке: 1
- EAN: 26766957
- ANSI: 393.CF-12 03.8 40
- CoroPak (RELEASEPACK): 15.1
- Release date (ValFrom20): 2015-02-21
- Давление СОЖ (CP): 80 bar
- Диаметр корпуса (BD): 16 mm
- Диаметр соединения (DCON): 12 | 3.8 mm
- Длина закрепления (LSC): 29 mm
- Длина корпуса (LB): 4 mm
- Интерфейс со стороны заготовки (ADINTWS): Cylindrical clamping (high precision) -metric: 3.8
- Интерфейс со стороны станка (ADINTMS): Cylindrical Collet for hydraulic membrane chucks, with flange -size 12
- Масса элемента (WT): 0,035 kg
- Наличие уплотнения (SEAL): false
- Обеспечение точности позиционирования (LOCAP): false
- Общая длина (OAL): 44 mm
- Половина угла конусности (BHTA): 0 deg
- Тип подвода СОЖ к зоне резания (CXSC): 4: axial concentric on circle
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Функциональная длина (LF): 4 mm
