QS-SMALL163XHP

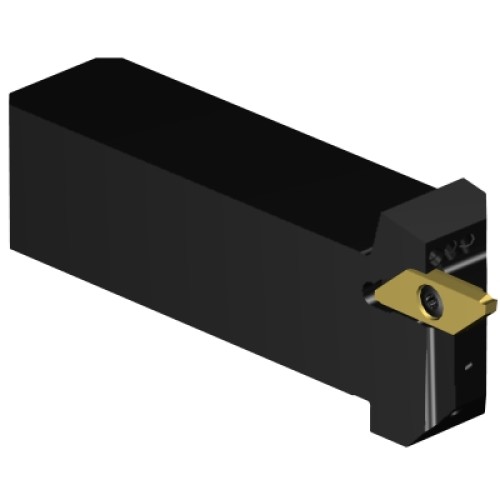

Державка CoroCut® XS QS для отрезки и обработки канавок
QS-SMALL163XHP
- ISO: 7323221058432
- Идентификатор материала: 7048264
- Количество в упаковке: 1
- EAN: 7323221058432
- ANSI: QS-SMALL163XHP
- CoroPak (RELEASEPACK): 17.1
- Max вылет (OHX): 50,4 mm
- Max глубина резания (CDX1): 7,254 mm
- Min вылет (OHN): 25 mm
- Release date (ValFrom20): 2017-02-19
- Высота хвостовика (H): 25,4 mm
- Давление СОЖ (CP): 150 bar
- Интерфейс со стороны станка (ADINTMS): Rectangular shank -inch: 1 x 1
- Исполнение (HAND): L
- Масса элемента (WT): 0,5 kg
- Основание головки, длина смещения (HBL): 25,1 mm
- Размер гнезда под пластину (SSCM): 3
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 7: axial inclined focused exit with nozzle
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF): 25,4 mm
- Функциональная длина (LF1): 109,1 mm
- Функциональная ширина (WF1): 25,4 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CoroCut XS -size 3L (MACL 3 200-N)
- Ширина хвостовика (B): 25,4 mm
