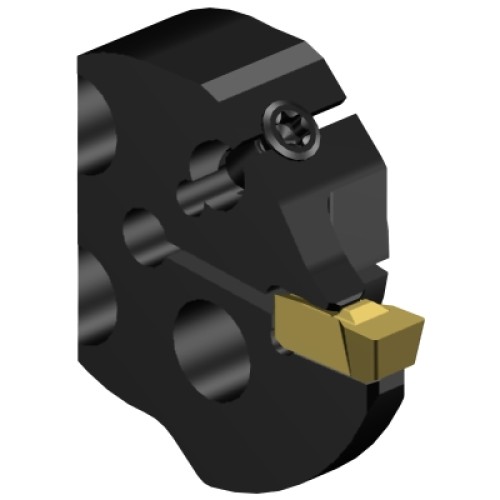

Головка T-Max® Q-Cut для обработки канавок - 570-32R151.3-10-50

Головка T-Max® Q-Cut для обработки канавок

Подробности

ISO: 11795906
Идентификатор материала: 5765163
Количество в упаковке: 1
EAN: 11795906
ANSI: 570-32R151.3-10-50
CoroPak (RELEASEPACK): 04.2
Max вылет (OHX): 11 mm
Max глубина резания (CDX1): 10 mm
Min диаметр отверстия (DMIN1): 48,8 mm
Release date (ValFrom20): 2004-08-09
Давление СОЖ (CP): 10 bar
Диаметр соединения (DCON): 32 mm
Интерфейс со стороны станка (ADINTMS): SL head (screw mounted) -size 32
Исполнение (HAND): R
Крутящий момент (TQ): 3 Nm
Масса элемента (WT): 0,092 kg
Размер гнезда под пластину (SSCM): 50
Тип подвода СОЖ к зоне резания (CXSC): 5: axial inclined exit with nozzle, adjustable
Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
Типа закрепления (MTP): C
Угол корпуса со стороны заготовки (BAWS): 90 deg
Функциональная высота (HF): 0 mm
Функциональная длина (LF1): 14 mm
Функциональная ширина (WF1): 27,6 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Q-Cut -size 50 (N151.3-500-50-4G)
