SI-CTLHOR-05102

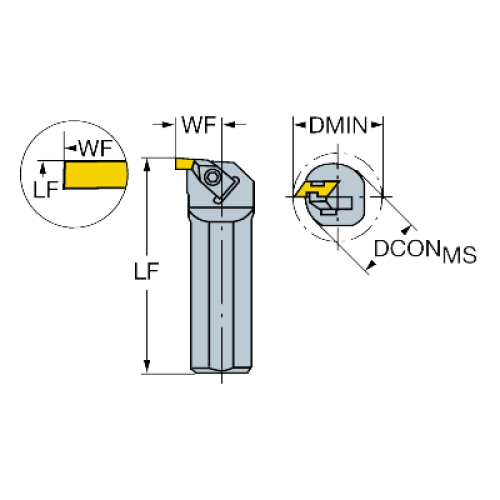

Расточная оправка Top Lok для обработки канавок
SI-CTLHOR-05102
- ISO: 80006017
- Идентификатор материала: 5749396
- Количество в упаковке: 1
- EAN: 80006017
- ANSI: SI-CTLHOR-05102
- CoroPak (RELEASEPACK): 89.1
- Max вылет (OHX): 39,675 mm
- Max глубина резания (CDX1): 2,8 mm
- Min вылет (OHN): 26,78 mm
- Min диаметр отверстия (DMIN1): 25,4 mm
- Release date (ValFrom20): 1989-04-24
- Высота хвостовика (H): 14,224 mm
- Диаметр корпуса (BD): 15,87 mm
- Диаметр соединения (DCON): 15.875 mm
- Интерфейс со стороны станка (ADINTMS): Cylindrical shank w/ 3 flats -inch: 5/8
- Исполнение (HAND): R
- Крутящий момент (TQ): 3 Nm
- Масса элемента (WT): 0,3 kg
- Размер гнезда под пластину (SSCM): 2
- Тип подвода СОЖ к зоне резания (CXSC): 0: no coolant exit
- Тип подвода СОЖ к инструменту (CNSC): 0: without coolant
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 203,2 mm
- Функциональная ширина (WF1): 12,7 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Top-Lok -style 2L (TLG2L)
