C5-CTLHOL-22090-3
Резцовая головка Top Lok для отрезки и обработки канавок
C5-CTLHOL-22090-3
- ISO: 10472825
- Идентификатор материала: 5728025
- Количество в упаковке: 1
- EAN: 10472825
- ANSI: C5-CTLHOL-22090-3
- CoroPak (RELEASEPACK): 90.3

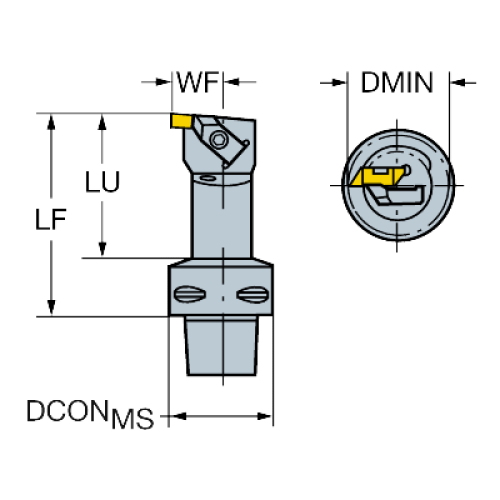

- Max вылет (OHX): 90 mm
- Max глубина резания (CDX1): 4,8 mm
- Min диаметр отверстия (DMIN1): 40,13 mm
- Release date (ValFrom20): 1990-11-05
- Диаметр корпуса (BD): 31,75 mm
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны станка (ADINTMS): Coromant Capto (bolt and segment clamping) -size C5
- Исполнение (HAND): L
- Крутящий момент (TQ): 5 Nm
- Масса элемента (WT): 0,848 kg
- Рабочая длина (LU): 68,072 mm
- Размер гнезда под пластину (SSCM): 3
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 89,916 mm
- Функциональная ширина (WF1): 21,996 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Top-Lok -style 3R (TLG3R)
