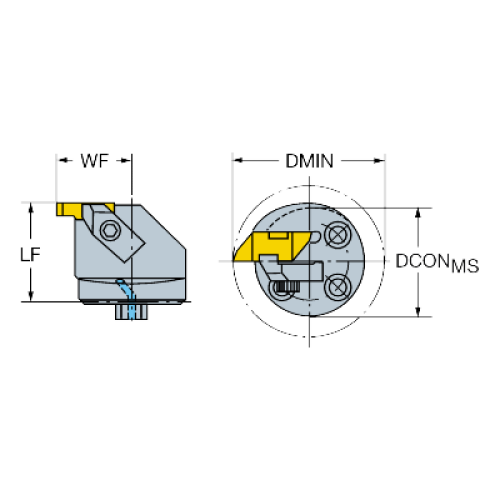

570C-TLEL-32-3
Головка Top Lok для обработки канавок
570C-TLEL-32-3
- ISO: 80015101
- Идентификатор материала: 5765034
- Количество в упаковке: 1
- EAN: 80015101
- ANSI: 570C-TLEL-32-3
- CoroPak (RELEASEPACK): 93.3
- Max вылет (OHX): 34 mm
- Max глубина резания (CDX1): 4,8 mm
- Release date (ValFrom20): 1993-08-16
- Диаметр корпуса (BD): 32 mm
- Диаметр соединения (DCON): 32 mm
- Интерфейс со стороны станка (ADINTMS): SL head (screw mounted) -size 32
- Исполнение (HAND): L
- Крутящий момент (TQ): 5 Nm
- Масса элемента (WT): 0,14 kg
- Размер гнезда под пластину (SSCM): 3
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Типа закрепления (MTP): C
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF1): 34 mm
- Функциональная ширина (WF1): 21,996 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): Top-Lok -style 3R (TLG3R)
