C3-SVQBL-13070-11-B1
Режущий инструмент CoroTurn® 107 для точения
C3-SVQBL-13070-11-B1
- ISO: 12162673
- Идентификатор материала: 5727082
- Количество в упаковке: 1
- EAN: 12162673
- ANSI: C3-SVQBL-13070-11-B1
- CoroPak (RELEASEPACK): 06.2

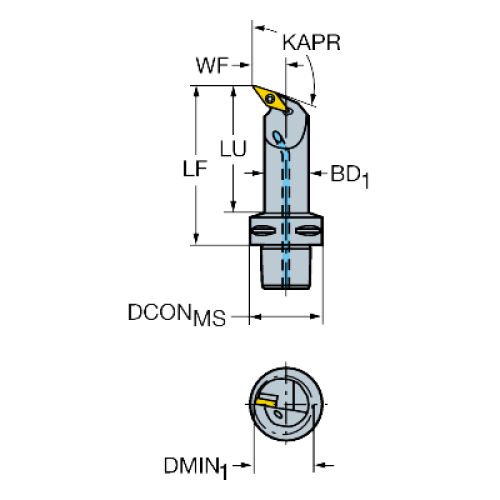

- Max вылет (OHX): 70 mm

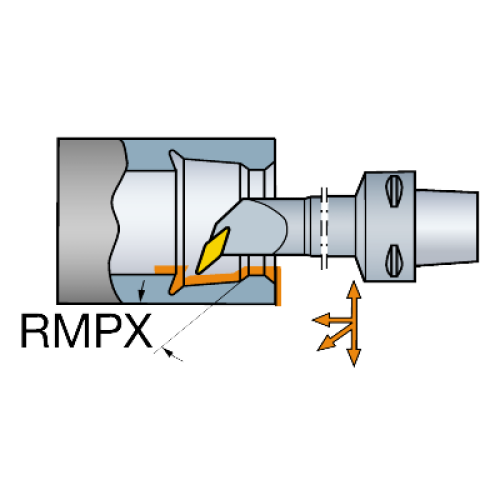

- Max угол врезания (RMPX): 35 deg
- Min диаметр отверстия (DMIN1): 22 mm
- Release date (ValFrom20): 2006-08-14
- Главный передний угол ортогональный (GAMO): 0 deg
- Главный угол в плане (KAPR1): 107,5 deg
- Главный угол в плане (дюйм.) (PSIR): -17,5 deg
- Давление СОЖ (CP): 40 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD): 16 mm
- Диаметр соединения (DCON): 32 mm
- Интерфейс со стороны станка (ADINTMS): Coromant Capto (bolt and segment clamping) -size C3
- Исполнение (HAND): L
- Крутящий момент (TQ): 0.9 Nm
- Масса элемента (WT): 0,179 kg
- Материал корпуса (BMC): Сталь
- Рабочая длина (LU): 53 mm
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): -6.907 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF): 70 mm
- Функциональная ширина (WF): 13 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): VBMT 110304/ VCMT 110304
- Эталонная пластина (MIIDM): VBMT 11 03 04
