C3-SCLCL-13075-09
Режущий инструмент CoroTurn® 107 для точения
C3-SCLCL-13075-09
- ISO: 10545183
- Идентификатор материала: 5727216
- Количество в упаковке: 1
- EAN: 10545183
- ANSI: C3-SCLCL-13075-09
- CoroPak (RELEASEPACK): 92.2

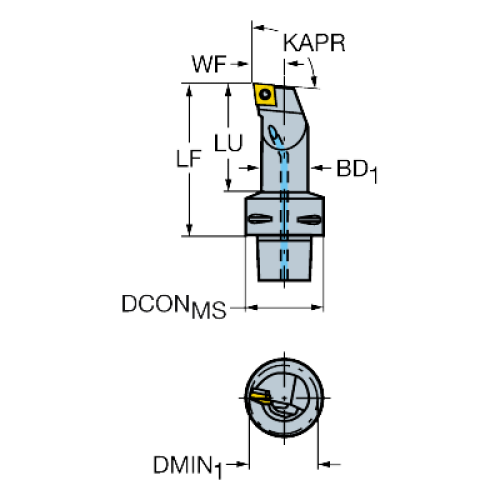

- Max вылет (OHX): 75 mm
- Max угол врезания (RMPX): 0 deg
- Min диаметр отверстия (DMIN1): 25 mm
- Release date (ValFrom20): 1992-05-18
- Главный передний угол ортогональный (GAMO): 0 deg
- Главный угол в плане (KAPR1): 95 deg
- Главный угол в плане (дюйм.) (PSIR): -5 deg
- Давление СОЖ (CP): 40 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD): 20 mm
- Диаметр соединения (DCON): 32 mm
- Интерфейс со стороны станка (ADINTMS): Coromant Capto (bolt and segment clamping) -size C3
- Исполнение (HAND): L
- Крутящий момент (TQ): 3 Nm
- Масса элемента (WT): 0,225 kg
- Материал корпуса (BMC): Сталь
- Рабочая длина (LU): 58 mm
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Типа закрепления (MTP): S
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Угол корпуса со стороны станка (BAMS): 0 deg
- Угол наклона (LAMS): -5.75 deg
- Функциональная высота (HF): 0 mm
- Функциональная длина (LF): 75 mm
- Функциональная ширина (WF): 13 mm
- Часть 2 ID интерфейса режущего элемента (CUTINTMASTER): CCMT 09T308
- Эталонная пластина (MIIDM): CCMT 09 T3 08
