V50-QC-C5-095
Переходник от CAT-V к Coromant Capto® с быстросменным механизмом
V50-QC-C5-095
- ISO: 7323220344482
- Идентификатор материала: 6883172
- Количество в упаковке: 1
- EAN: 7323220344482
- ANSI: V50-QC-C5-095
- CoroPak (RELEASEPACK): 16.1
- Release date (ValFrom20): 2016-02-16
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

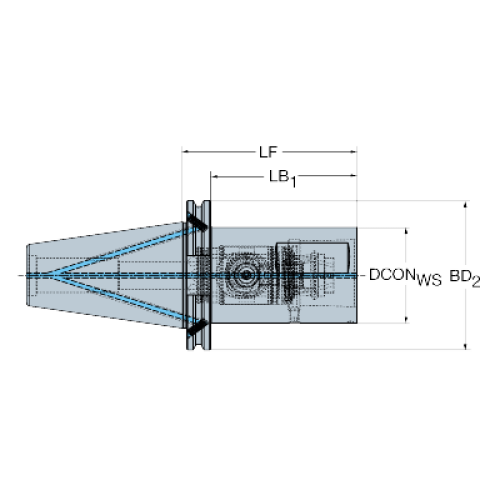

- Диаметр корпуса (BD1): 50 mm
- Диаметр корпуса (BD2): 98,4 mm
- Диаметр соединения (DCON): 50 mm
- Длина корпуса (LB1): 75 mm
- Длина корпуса (LB2): 95 mm
- Интерфейс со стороны заготовки (ADINTWS): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): CAT-V -AD/B central/flange coolant - CAT-V50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 70 Nm
- Масса элемента (WT): 3,382 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Размер резьбы центрального болта (CRKS): 1"-8
- Сбалансирован конструктивно (BBD): true
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 95 mm
- Функциональный диаметр (DFC): 35 | 69.85 mm
