IB50-QC-C6-115

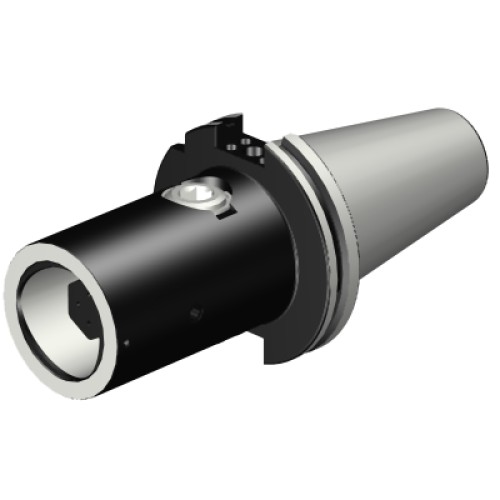

Переходник с BIG-PLUS ISO на Coromant Capto® с быстросменным механизмом
IB50-QC-C6-115
- ISO: 7323220435173
- Идентификатор материала: 6901633
- Количество в упаковке: 1
- EAN: 7323220435173
- ANSI: IB50-QC-C6-115
- CoroPak (RELEASEPACK): 16.1
- Release date (ValFrom20): 2016-02-16
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false
- Диаметр корпуса (BD1): 63 mm
- Диаметр корпуса (BD2): 97,4 mm
- Диаметр соединения (DCON): 63 mm
- Длина корпуса (LB1): 95 mm
- Длина корпуса (LB2): 115 mm
- Интерфейс со стороны заготовки (ADINTWS): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 90 Nm
- Масса элемента (WT): 4,32 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Размер резьбы центрального болта (CRKS): M24
- Сбалансирован конструктивно (BBD): true
- Стандартное буквенное обозначение (STDLET1): AD/AF
- Стандартное численное обозначение (STDNO1): ISO7388-1
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 115 mm
- Функциональный диаметр (DFC): 44 | 69.85 mm
