C8-A391.23-19 075
Переходник от Coromant Capto® к Weldon / ISO 9766
C8-A391.23-19 075
- ISO: 26078868
- Идентификатор материала: 6078868
- Количество в упаковке: 1
- EAN: 26078868
- ANSI: C8-A391.23-19 075
- CoroPak (RELEASEPACK): 11.2
- Max частота вращения (RPMX): 14 000 1/min
- Release date (ValFrom20): 2011-09-20
- Давление СОЖ (CP): 20 bar
- Демпфирующие свойства (DPC): false

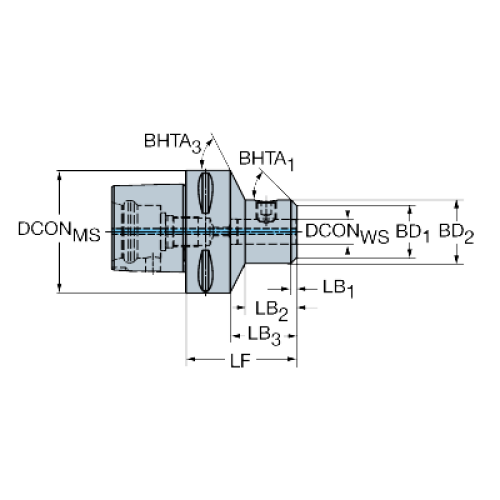

- Диаметр корпуса (BD1): 35,8 mm
- Диаметр корпуса (BD2): 44,5 mm
- Диаметр корпуса (BD3): 44,5 mm
- Диаметр корпуса (BD4): 80 mm
- Диаметр соединения (DCON): 19.05 | 80 mm
- Длина закрепления (LSC): 54 mm
- Длина корпуса (LB1): 7,5 mm
- Длина корпуса (LB2): 36,5 mm
- Длина корпуса (LB3): 44,8 mm
- Длина корпуса (LB4): 75 mm
- Интерфейс со стороны заготовки (ADINTWS): Weldon/ISO9766 drill shank -inch: 3/4
- Интерфейс со стороны станка (ADINTMS): Coromant Capto (bolt and segment clamping) -size C8
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 20 Nm
- Масса элемента (WT): 2,208 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 30 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 65 deg
- Половина угла конусности (BHTA4): 0 deg
- Сбалансирован конструктивно (BBD): false
- Стандартное численное обозначение (STDNO1): ISO26623-1
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
- Функциональная длина (LF): 75 mm
- Функциональный диаметр (DFC): 55 mm
