C8-A390.545-50 150
Переходник от BIG-PLUS CAT-V к Coromant Capto®
C8-A390.545-50 150
- ISO: 26070108
- Идентификатор материала: 6070108
- Количество в упаковке: 1
- EAN: 26070108
- ANSI: C8-A390.545-50 150
- CoroPak (RELEASEPACK): 11.2
- Release date (ValFrom20): 2011-09-20
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

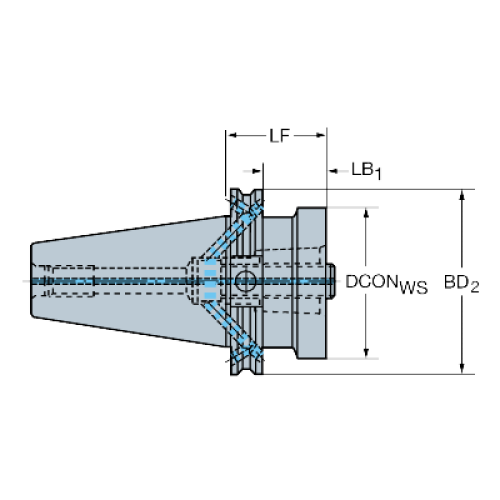

- Диаметр корпуса (BD1): 80 mm
- Диаметр корпуса (BD2): 98,4 mm
- Диаметр соединения (DCON): 80 mm
- Длина корпуса (LB1): 130,9 mm
- Длина корпуса (LB2): 150 mm
- Интерфейс со стороны заготовки (ADINTWS): Coromant Capto (bolt clamping) -size C8
- Интерфейс со стороны станка (ADINTMS): BIG+/CAT-V -AD/B central/flange coolant - CAT-V50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 170 Nm
- Масса элемента (WT): 6,618 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Размер резьбы центрального болта (CRKS): 1"-8
- Сбалансирован конструктивно (BBD): false
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 150 mm
- Функциональный диаметр (DFC): 55 | 69.85 mm
