C8-A390.45-60 050
Переходник от CAT-V к Coromant Capto®
C8-A390.45-60 050
- ISO: 10770896
- Идентификатор материала: 5729826
- Количество в упаковке: 1
- EAN: 10770896
- ANSI: C8-A390.45-60 050
- CoroPak (RELEASEPACK): 94.2
- Release date (ValFrom20): 1994-09-12
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

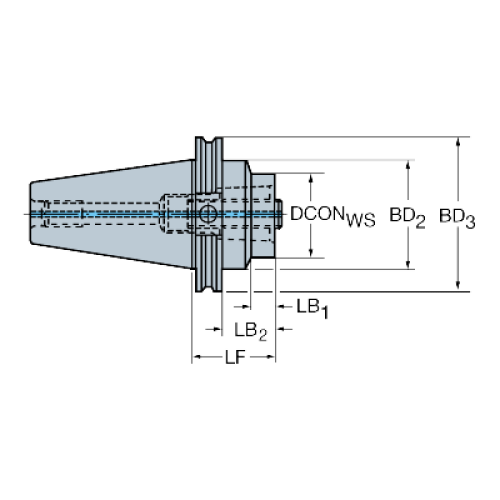

- Диаметр корпуса (BD1): 80 mm
- Диаметр корпуса (BD2): 108,2 mm
- Диаметр корпуса (BD3): 139,7 mm
- Диаметр соединения (DCON): 80 mm
- Длина корпуса (LB1): 3,8 mm
- Длина корпуса (LB2): 30,9 mm
- Длина корпуса (LB3): 50 mm
- Интерфейс со стороны заготовки (ADINTWS): Coromant Capto (bolt clamping) -size C8
- Интерфейс со стороны станка (ADINTMS): CAT-V -AD central coolant - CAT-V60
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 65 Nm
- Масса элемента (WT): 9,892 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Половина угла конусности (BHTA3): 0 deg
- Размер резьбы центрального болта (CRKS): 1 1/4"-7
- Сбалансирован конструктивно (BBD): false
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 1: axial concentric entry
- Функциональная длина (LF): 50,013 mm
- Функциональный диаметр (DFC): 107.95 | 55 mm
