Переходник от Coromant Capto® к цанговому патрону ER - C8-391.14-40 160

Переходник от Coromant Capto® к цанговому патрону ER

Подробности

ISO: 11998932
Идентификатор материала: 5729384
Количество в упаковке: 1
EAN: 11998932
ANSI: C8-391.14-40 160
CoroPak (RELEASEPACK): 05.1
Max частота вращения (RPMX): 14 000 1/min
Release date (ValFrom20): 2005-01-31
Давление СОЖ (CP): 80 bar
Демпфирующие свойства (DPC): false

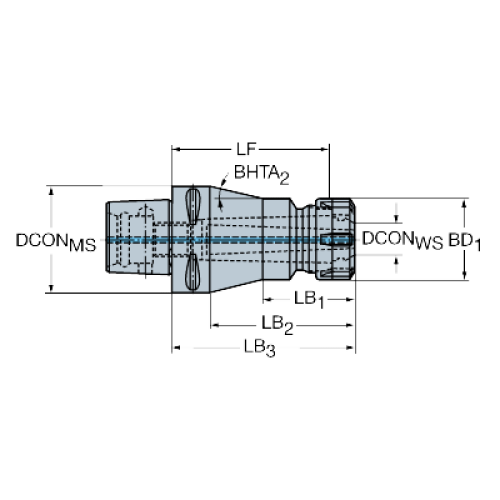

Диаметр корпуса (BD1): 63 mm
Диаметр корпуса (BD2): 63 mm
Диаметр корпуса (BD3): 80 mm
Диаметр соединения (DCON): 41 | 80 mm
Длина корпуса (LB1): 95 mm
Длина корпуса (LB2): 130 mm
Длина корпуса (LB3): 160 mm
Интерфейс со стороны заготовки (ADINTWS): ER collet (DIN6499-B) -ER40
Интерфейс со стороны станка (ADINTMS): Coromant Capto (bolt and segment clamping) -size C8
Каппа (угол вращение вокруг оси z) (KAP): 0 deg
Масса элемента (WT): 4,516 kg
Материал корпуса (BMC): Сталь
Обеспечение чипа данных (DCP): false
Половина угла конусности (BHTA1): 0 deg
Половина угла конусности (BHTA2): 13,7 deg
Половина угла конусности (BHTA3): 0 deg
Сбалансирован конструктивно (BBD): false
Стандартное численное обозначение (STDNO1): ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC): 3: axial concentric and radial entry
Функциональная длина (LF): 145 mm
Функциональный диаметр (DFC): 40 | 55 mm
