C6-390B.540-40 085
Переходник от BIG-PLUS ISO к Coromant Capto®
C6-390B.540-40 085
- ISO: 26583148
- Идентификатор материала: 6583148
- Количество в упаковке: 1
- EAN: 26583148
- ANSI: C6-390B.540-40 085
- CoroPak (RELEASEPACK): 14.2
- Release date (ValFrom20): 2014-09-20
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

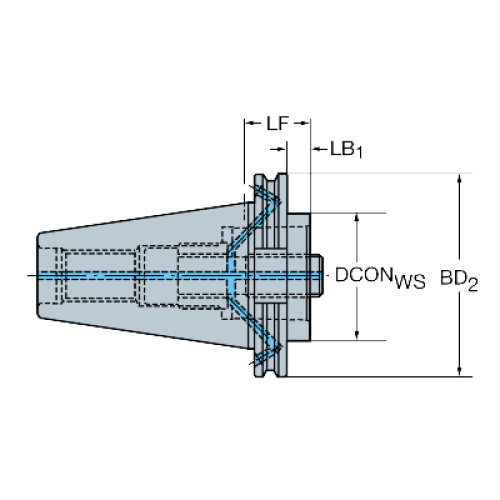

- Диаметр корпуса (BD1): 63 mm
- Диаметр корпуса (BD2): 63,5 mm
- Диаметр соединения (DCON): 63 mm
- Длина корпуса (LB1): 30,9 mm
- Длина корпуса (LB2): 50 mm
- Интерфейс со стороны заготовки (ADINTWS): Coromant Capto (bolt clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 170 Nm
- Масса элемента (WT): 1,831 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Размер резьбы центрального болта (CRKS): M16
- Сбалансирован конструктивно (BBD): true
- Стандартное буквенное обозначение (STDLET1): AD/AF
- Стандартное численное обозначение (STDNO1): ISO7388-1
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 85 mm
- Функциональный диаметр (DFC): 44.45 | 44 mm
