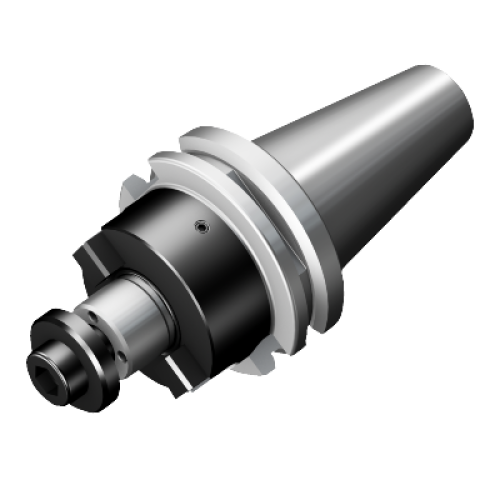

Переходник от BIG-PLUS ISO к креплению на оправке - 392.54005C4032055

Переходник от BIG-PLUS ISO к креплению на оправке

Подробности

ISO: 26078792
Идентификатор материала: 6078792
Количество в упаковке: 1
EAN: 26078792
ANSI: 392.54005C4032055
CoroPak (RELEASEPACK): 11.2
Max частота вращения (RPMX): 18 000 1/min
Release date (ValFrom20): 2011-09-20
Давление СОЖ (CP): 80 bar
Демпфирующие свойства (DPC): false

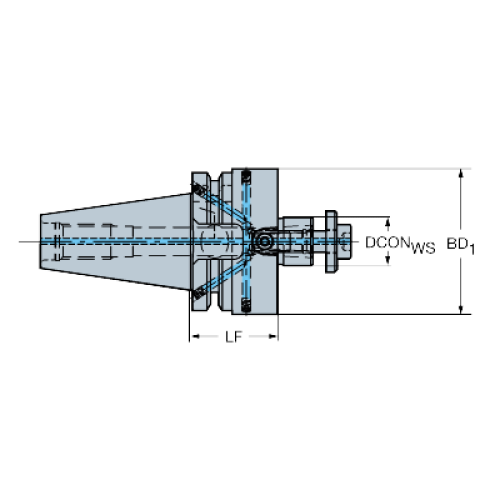

Диаметр корпуса (BD1): 78 mm
Диаметр соединения (DCON): 32 mm
Длина корпуса (LB1): 55 mm
Интерфейс со стороны заготовки (ADINTWS): Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 32
Интерфейс со стороны станка (ADINTMS): BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40
Каппа (угол вращение вокруг оси z) (KAP): 0 deg
Крутящий момент (TQ): 180 Nm
Масса элемента (WT): 1,79 kg
Материал корпуса (BMC): Сталь
Обеспечение чипа данных (DCP): false
Половина угла конусности (BHTA1): 0 deg
Размер резьбы центрального болта (CRKS): M16
Сбалансирован конструктивно (BBD): true
Стандартное буквенное обозначение (STDLET1): AD/AF
Стандартное численное обозначение (STDNO1): ISO7388-1
Тип подвода СОЖ к зоне резания (CXSC): 4: axial concentric on circle
Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
Функциональная длина (LF): 55 mm
Функциональный диаметр (DFC): 44.45 mm
