390.272-50 80 027
Переходник с ISO 7388-1 на VL
390.272-50 80 027
- ISO: 10030812
- Идентификатор материала: 5759103
- Количество в упаковке: 1
- EAN: 10030812
- ANSI: 390.272-50 80 027
- CoroPak (RELEASEPACK): 00.1
- Release date (ValFrom20): 1995-08-14
- Давление СОЖ (CP): 20 bar
- Демпфирующие свойства (DPC): false

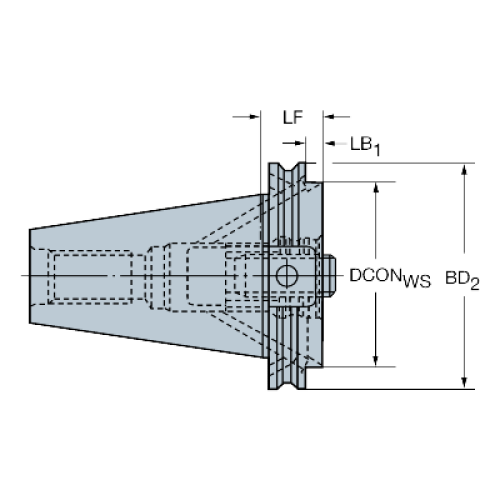

- Диаметр корпуса (BD1): 80 mm
- Диаметр корпуса (BD2): 97,5 mm
- Диаметр соединения (DCON): 80 mm
- Длина корпуса (LB1): 7,9 mm
- Длина корпуса (LB2): 27 mm
- Интерфейс со стороны заготовки (ADINTWS): Varilock -size 80
- Интерфейс со стороны станка (ADINTMS): ISO7388.1/DIN69871 -B flange coolant: ISO50
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 180 Nm
- Масса элемента (WT): 2,86 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Размер резьбы центрального болта (CRKS): M24
- Сбалансирован конструктивно (BBD): false
- Стандартное буквенное обозначение (STDLET1): AF
- Стандартное численное обозначение (STDNO1): ISO7388-1
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 6: decentral over flange
- Функциональная длина (LF): 27 mm
- Функциональный диаметр (DFC): 69.85 mm
