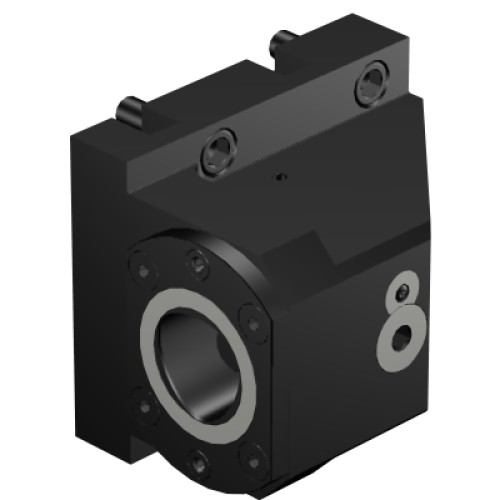

C8-TRI-MZ-H
Инструментальный блок для ручного закрепления для станков Mazak
C8-TRI-MZ-H
- ISO: 26538949
- Идентификатор материала: 6538949
- Количество в упаковке: 1
- EAN: 26538949
- ANSI: C8-TRI-MZ-H
- CoroPak (RELEASEPACK): 14.1
- Release date (ValFrom20): 2014-02-25
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 80 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C8
- Интерфейс со стороны станка (ADINTMS): Mazak non-driven turret interface -size MZ-H
- Исполнение (HAND): R
- Крутящий момент (TQ1): 130 Nm
- Масса элемента (WT): 24,386 kg
- Общая высота (OAH): 168 mm
- Общая ширина (OAW): 209 mm
- Программируемая длина (LPR): 150 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 100 mm
- Функциональная ширина (WF1): 74 mm
- Функциональный диаметр (DFC): 55 mm
