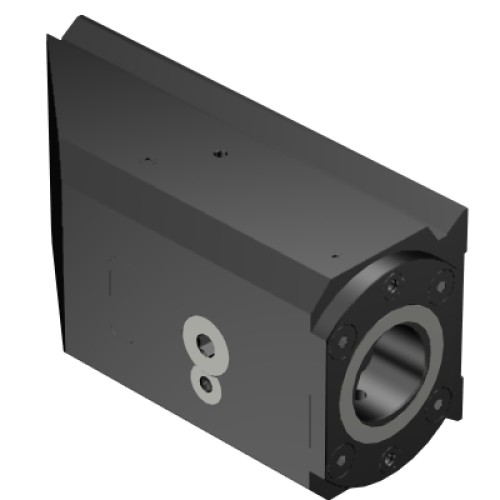

C8-LC140-165L
VDI для крепёжного узла Coromant Capto®
C8-LC140-165L
- ISO: 26144318
- Идентификатор материала: 6144318
- Количество в упаковке: 1
- EAN: 26144318
- ANSI: C8-LC140-165L
- CoroPak (RELEASEPACK): 12.1
- Release date (ValFrom20): 2012-02-25
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 80 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C8
- Интерфейс со стороны станка (ADINTMS): DIN69881 dove tail -size 140
- Исполнение (HAND): L
- Крутящий момент (TQ1): 130 Nm
- Масса элемента (WT): 31,276 kg
- Общая высота (OAH): 140 mm
- Общая ширина (OAW): 310 mm
- Программируемая длина (LPR): 120 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 2: radial entry
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 70 mm
- Функциональная ширина (WF1): 135 mm
- Функциональный диаметр (DFC): 55 mm
