C6-TLI-DO-C

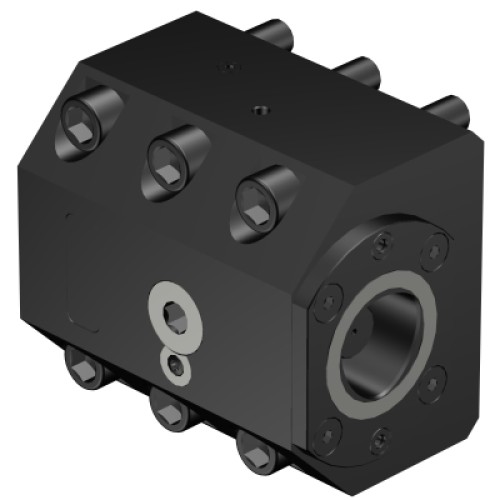

Инструментальный блок для ручного закрепления для станков Doosan
C6-TLI-DO-C
- ISO: 26538892
- Идентификатор материала: 6538892
- Количество в упаковке: 1
- EAN: 26538892
- ANSI: C6-TLI-DO-C
- CoroPak (RELEASEPACK): 14.1
- Release date (ValFrom20): 2014-02-25
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 63 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): DO non-driven turret interface -size DO-C
- Исполнение (HAND): L
- Крутящий момент (TQ1): 90 Nm
- Масса элемента (WT): 15,956 kg
- Общая высота (OAH): 140 mm
- Общая ширина (OAW): 165 mm
- Программируемая длина (LPR): 102 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 60 mm
- Функциональная ширина (WF1): 15 mm
- Функциональный диаметр (DFC): 44 mm
