C6-RC2060-00095

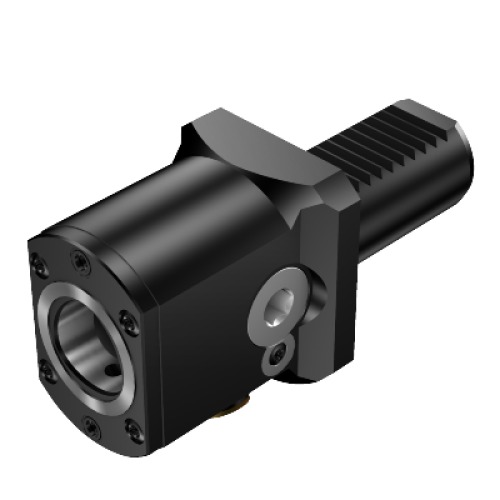

VDI для крепёжного узла Coromant Capto®
C6-RC2060-00095
- ISO: 10572822
- Идентификатор материала: 5729683
- Количество в упаковке: 1
- EAN: 10572822
- ANSI: C6-RC2060-00095
- CoroPak (RELEASEPACK): 93.1
- Release date (ValFrom20): 1993-01-04
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

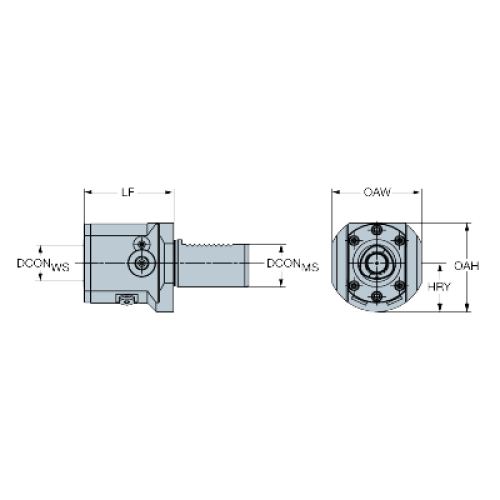

- Диаметр соединения (DCON): 60 | 63 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): VDI machine interface -size 60
- Исполнение (HAND): R
- Крутящий момент (TQ1): 90 Nm
- Масса элемента (WT): 7,38 kg
- Нижняя точка от основной плоскости (HRY): 58 mm
- Общая высота (OAH): 111 mm
- Общая ширина (OAW): 84 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 6: decentral over flange
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 95 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 44 mm
