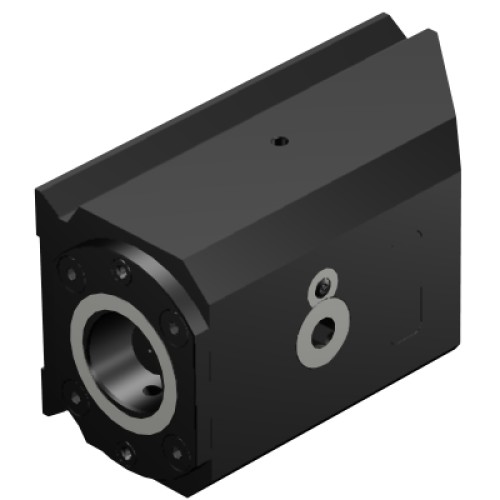

C6-RC115-130L
VDI для крепёжного узла Coromant Capto®
C6-RC115-130L
- ISO: 26144299
- Идентификатор материала: 6144299
- Количество в упаковке: 1
- EAN: 26144299
- ANSI: C6-RC115-130L
- CoroPak (RELEASEPACK): 12.1
- Release date (ValFrom20): 2012-02-25
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

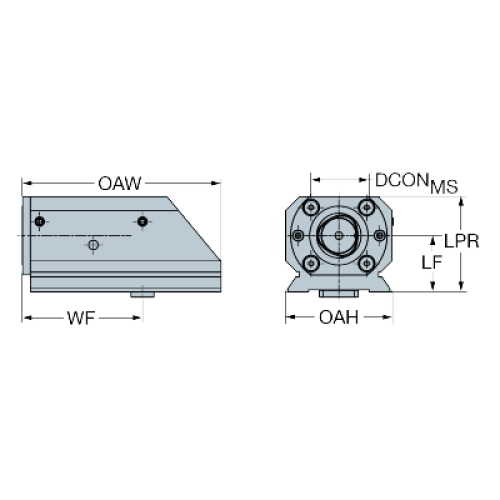

- Диаметр соединения (DCON): 63 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): DIN69881 dove tail -size 115
- Исполнение (HAND): R
- Крутящий момент (TQ1): 90 Nm
- Масса элемента (WT): 15,681 kg
- Общая высота (OAH): 115 mm
- Общая ширина (OAW): 215 mm
- Программируемая длина (LPR): 102 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 2: radial entry
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 60 mm
- Функциональная ширина (WF1): 130 mm
- Функциональный диаметр (DFC): 44 mm
