C6-DNE-MS110A-I
Приводной инструментальный блок для станков Mori Seiki
C6-DNE-MS110A-I
- ISO: 26144291
- Идентификатор материала: 6144291
- Количество в упаковке: 1
- EAN: 26144291
- ANSI: C6-DNE-MS110A-I
- CoroPak (RELEASEPACK): 12.1
- Max крутящий момент (MMCX): 240 Nm
- Max частота вращения (RPMX): 3 500 1/min
- Release date (ValFrom20): 2012-02-25
- Reversed rotation direction output side (RIDOP1): false
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

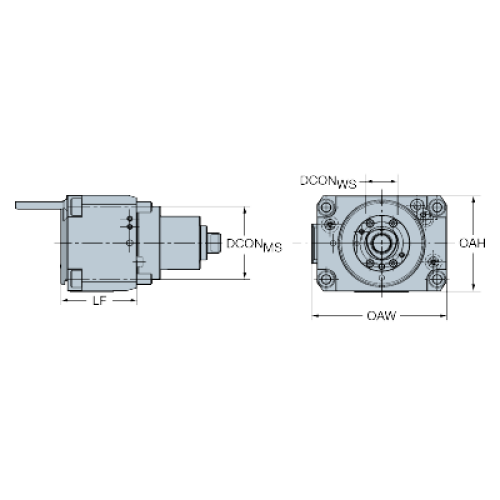

- Диаметр соединения (DCON): 110 | 63 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C6
- Интерфейс со стороны станка (ADINTMS): Mori Seiki driven turret interface -size MS110A
- Исполнение (HAND): N
- Крутящий момент (TQ1): 75 Nm
- Масса элемента (WT): 19,88 kg
- Общая высота (OAH): 158 mm
- Общая ширина (OAW): 220 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 85 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 44 mm
