C5-TLI-EM68A
Инструментальный блок для ручного закрепления для станков EMAG
C5-TLI-EM68A
- ISO: 7323221774745
- Идентификатор материала: 7244671
- Количество в упаковке: 1
- EAN: 7323221774745
- ANSI: C5-TLI-EM68A
- CoroPak (RELEASEPACK): 17.1
- Release date (ValFrom20): 2017-01-13
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 50 | 68 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): EMAG non-driven turret interface -size EM68A
- Исполнение (HAND): L
- Крутящий момент (TQ1): 50 Nm
- Масса элемента (WT): 3,1 kg

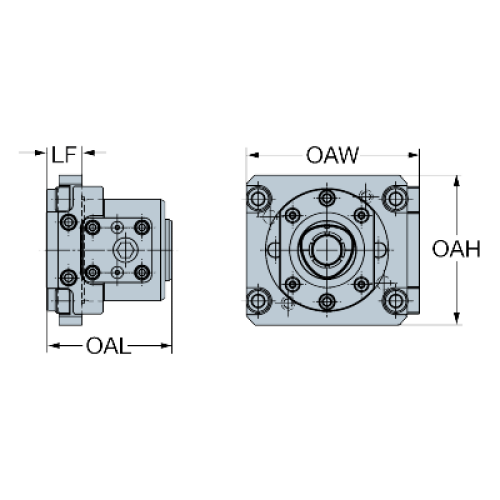

- Общая высота (OAH): 100 mm
- Общая ширина (OAW): 108 mm
- Программируемая длина (LPR): 24 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 24 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 35 mm
