C5-TLE-MS-C

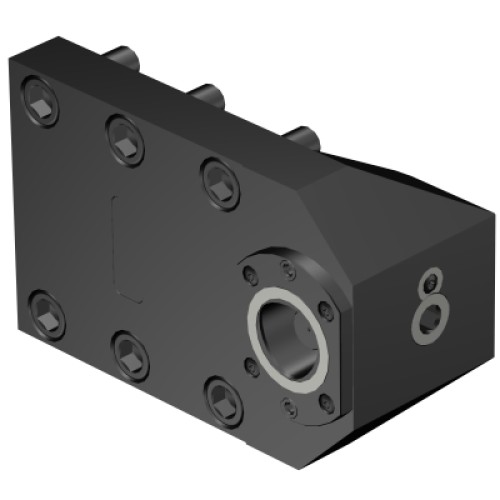

Инструментальный блок для ручного закрепления для станков Mori Seiki
C5-TLE-MS-C
- ISO: 26583705
- Идентификатор материала: 6583705
- Количество в упаковке: 1
- EAN: 26583705
- ANSI: C5-TLE-MS-C
- CoroPak (RELEASEPACK): 14.1
- Release date (ValFrom20): 2014-02-25
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): Mori Seiki non-driven turret interface -size MS-C
- Исполнение (HAND): L
- Крутящий момент (TQ1): 70 Nm
- Масса элемента (WT): 10,196 kg
- Общая высота (OAH): 140 mm
- Общая ширина (OAW): 217 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 40 mm
- Функциональная ширина (WF1): 110 mm
- Функциональный диаметр (DFC): 35 mm
