C5-TLE-KM50B
Инструментальный блок для ручного закрепления для станков NCM
C5-TLE-KM50B
- ISO: 7323226126679
- Идентификатор материала: 8094180
- Количество в упаковке: 1
- EAN: 7323226126679
- ANSI: C5-TLE-KM50B
- CoroPak (RELEASEPACK): 21.2
- Release date (ValFrom20): 2021-02-18
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar

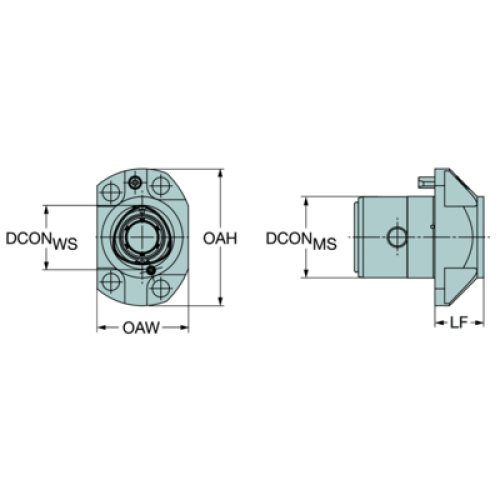

- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): KM40 NCM-EF non-driven turret interface -size KM40
- Исполнение (HAND): L
- Масса элемента (WT): 1,2 kg
- Общая высота (OAH): 84 mm
- Общая ширина (OAW): 56 mm
- Программируемая длина (LPR): 30 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 30 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 35 mm
