C5-TLE-BT65A-ET
Блок крепления вручную для револьверных головок ВМТ
C5-TLE-BT65A-ET
- ISO: 7323226124514
- Идентификатор материала: 8093964
- Количество в упаковке: 1
- EAN: 7323226124514
- ANSI: C5-TLE-BT65A-ET
- CoroPak (RELEASEPACK): 21.2
- Release date (ValFrom20): 2021-02-18
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): BMT non-driven turret interface -size BT65A
- Исполнение (HAND): L
- Масса элемента (WT): 5,8 kg

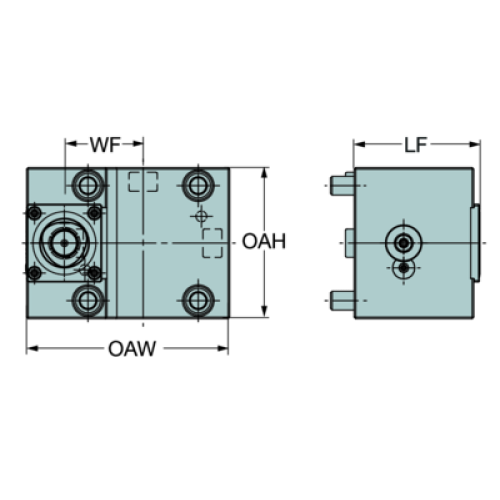

- Общая высота (OAH): 96 mm
- Общая ширина (OAW): 164 mm
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 76 mm
- Функциональная ширина (WF1): 77 mm
- Функциональный диаметр (DFC): 35 mm
