C5-LC2095-00075
Инструментальный блок для ручного закрепления
C5-LC2095-00075
- ISO: 26294709
- Идентификатор материала: 6294709
- Количество в упаковке: 1
- EAN: 26294709
- ANSI: C5-LC2095-00075
- CoroPak (RELEASEPACK): 13.1
- Release date (ValFrom20): 2013-02-20

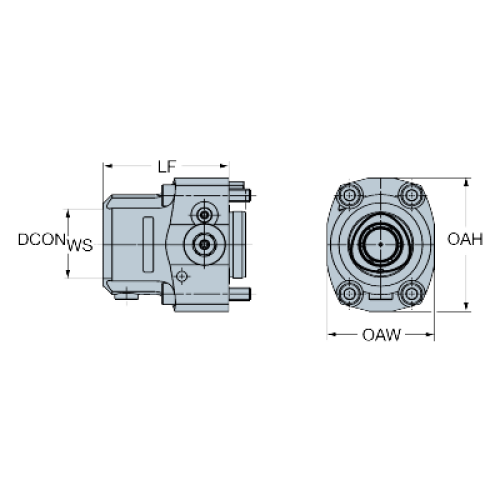

- Высота хвостовика (H): 80 mm
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 200 bar
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): Bolt pattern -RC/LC 2095 -size 64 x 80
- Исполнение (HAND): L
- Крутящий момент (TQ1): 70 Nm
- Масса элемента (WT): 1,966 kg
- Общая высота (OAH): 80 mm
- Общая ширина (OAW): 64 mm
- Программируемая длина (LPR): 75 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 6: decentral over flange
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 75 mm
- Функциональная ширина (WF1): 0 mm
- Функциональный диаметр (DFC): 35 mm
- Ширина хвостовика (B): 64 mm
