C5-LC2085-32130-20M

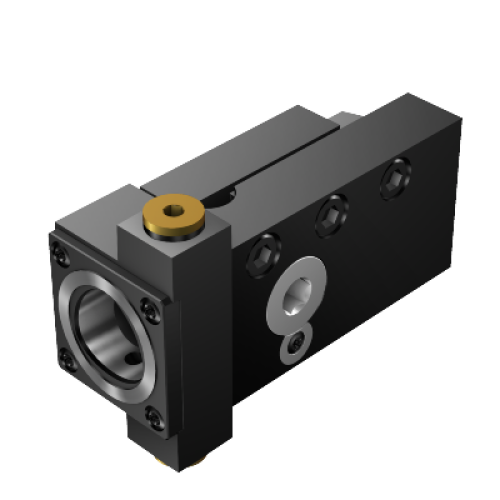

Призматический хвостовик для крепёжного узла Coromant Capto®
C5-LC2085-32130-20M
- ISO: 80011145
- Идентификатор материала: 5728039
- Количество в упаковке: 1
- EAN: 80011145
- ANSI: C5-LC2085-32130-20M
- CoroPak (RELEASEPACK): 99.1
- Release date (ValFrom20): 1993-03-01

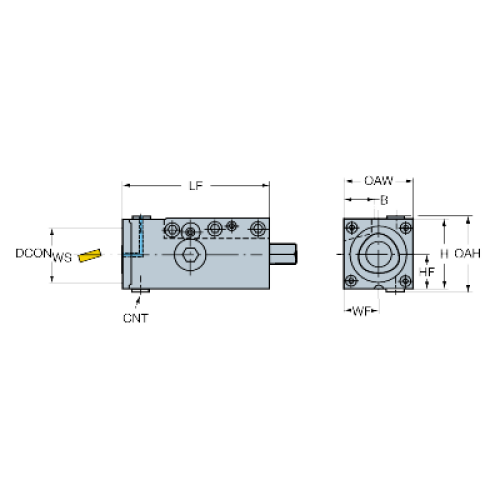

- Высота хвостовика (H): 63,5 mm
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): Rectangular shank -inch: 2 1/2 x 1 1/4
- Исполнение (HAND): L
- Крутящий момент (TQ1): 70 Nm
- Масса элемента (WT): 3,88 kg
- Общая высота (OAH): 72 mm
- Общая ширина (OAW): 64 mm
- Размер приводной детали (KGRPS1): 12
- Размер резьбы входного отверстия для СОЖ (CNT): G 1/8-28
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 2: radial entry
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 31,75 mm
- Функциональная длина (LF1): 130,5 mm
- Функциональная ширина (WF1): 32 mm
- Функциональный диаметр (DFC): 35 mm
- Ширина хвостовика (B): 31,75 mm
