C5-DNI-MZ-F-I
Приводной инструментальный блок для станков Mazak
C5-DNI-MZ-F-I
- ISO: 26538858
- Идентификатор материала: 6538858
- Количество в упаковке: 1
- EAN: 26538858
- ANSI: C5-DNI-MZ-F-I
- CoroPak (RELEASEPACK): 14.1
- Max крутящий момент (MMCX): 150 Nm
- Max частота вращения (RPMX): 3 000 1/min
- Release date (ValFrom20): 2014-02-25
- Reversed rotation direction output side (RIDOP1): true
- Геометрическая характеристика приводной детали (KGRPTP1): HEXG
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): Mazak driven turret interface -size MZ-F
- Исполнение (HAND): N
- Крутящий момент (TQ1): 70 Nm
- Масса элемента (WT): 33,5 kg

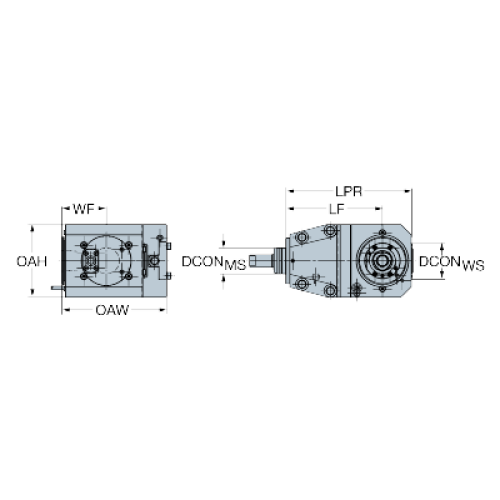

- Общая высота (OAH): 140 mm
- Общая ширина (OAW): 202 mm
- Программируемая длина (LPR): 143 mm
- Размер приводной детали (KGRPS1): 12
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 90 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 84,25 mm
- Функциональная ширина (WF1): 86 mm
- Функциональный диаметр (DFC): 35 mm
