C5-DNE-MS-E-I

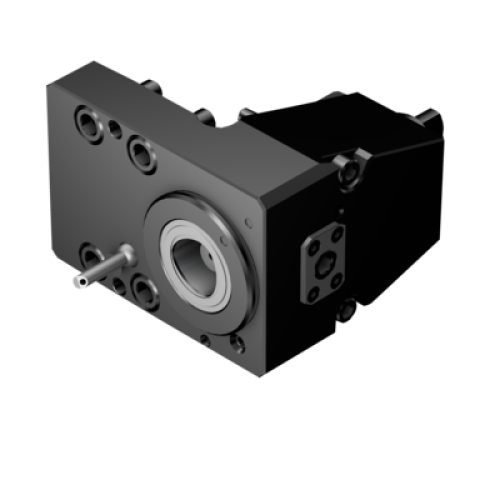

Приводной инструментальный блок для станков Mori Seiki
C5-DNE-MS-E-I
- ISO: 7323226125856
- Идентификатор материала: 8094098
- Количество в упаковке: 1
- EAN: 7323226125856
- ANSI: C5-DNE-MS-E-I
- CoroPak (RELEASEPACK): 21.2
- Release date (ValFrom20): 2021-02-18
- Давление СОЖ (CP): 80 bar
- Диаметр соединения (DCON): 50 mm
- Интерфейс со стороны заготовки (ADINTWS1): Coromant Capto (segment clamping) -size C5
- Интерфейс со стороны станка (ADINTMS): Mori Seiki driven turret interface -size MS-E
- Исполнение (HAND): N
- Масса элемента (WT): 14,6 kg
- Общая высота (OAH): 150 mm
- Общая ширина (OAW): 114 mm
- Тип подвода СОЖ к зоне резания (CXSC): 1: axial concentric exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Угол корпуса со стороны заготовки (BAWS): 0 deg
- Функциональная высота (HF1): 0 mm
- Функциональная длина (LF1): 43 mm
- Функциональная ширина (WF1): 64 mm
- Функциональный диаметр (DFC): 35 mm
