ASH-TNE-CDI80-25
Переходник с интерфейса револьверной головки CDI 80 на призматический хвостовик
ASH-TNE-CDI80-25
- ISO: 26047716
- Идентификатор материала: 6047716
- Количество в упаковке: 1
- EAN: 26047716
- ANSI: ASH-TNE-CDI80-25
- CoroPak (RELEASEPACK): 11.2
- Max вылет (OHX): 85 mm
- Release date (ValFrom20): 2011-06-10
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

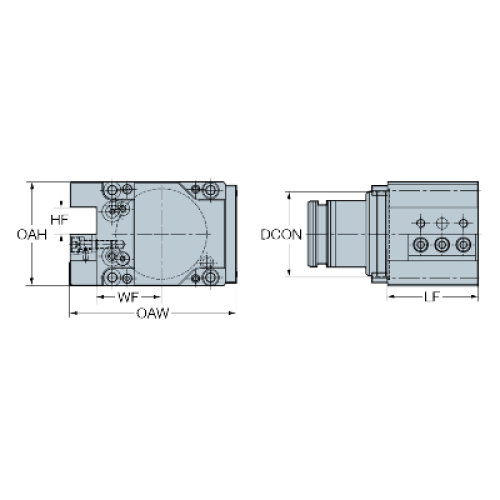

- Диаметр соединения (DCON): 80 mm
- Интерфейс со стороны заготовки (ADINTWS1): Rectangular shank -metric: 25 x 25
- Интерфейс со стороны станка (ADINTMS): CDI non-driven turret interface -size CDI80
- Исполнение (HAND): N
- Крутящий момент (TQ): 25 Nm
- Масса элемента (WT): 7,138 kg
- Материал корпуса (BMC): Сталь
- Общая высота (OAH): 98 mm
- Общая ширина (OAW): 156 mm
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная высота (HF1): 25 mm
- Функциональная длина (LF1): 85 mm
- Функциональная ширина (WF1): 61 mm
