APB-TNE-CDI80-25
Переходник с интерфейса револьверной головки CDI 80 на лезвие
APB-TNE-CDI80-25
- ISO: 26039766
- Идентификатор материала: 6039766
- Количество в упаковке: 1
- EAN: 26039766
- ANSI: APB-TNE-CDI80-25
- CoroPak (RELEASEPACK): 11.2
- Max вылет (OHX): 116 mm
- Release date (ValFrom20): 2011-06-10
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

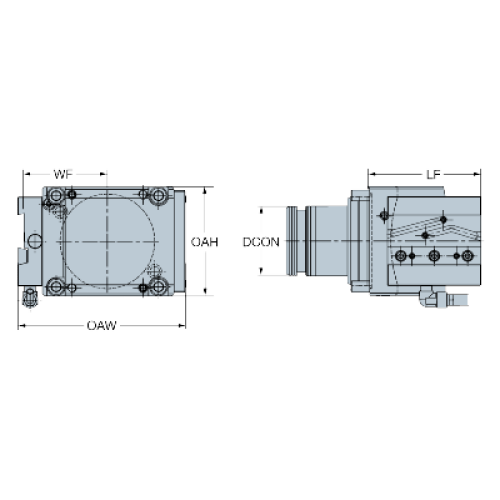

- Диаметр соединения (DCON): 80 mm
- Интерфейс со стороны заготовки (ADINTWS1): Parting off and grooving blade -size 25L
- Интерфейс со стороны станка (ADINTMS): CDI non-driven turret interface -size CDI80
- Исполнение (HAND): N
- Масса элемента (WT): 5,583 kg
- Материал корпуса (BMC): Сталь
- Общая высота (OAH): 98 mm
- Общая ширина (OAW): 159,5 mm
- Тип подвода СОЖ к зоне резания (CXSC): 2: radial exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная высота (HF1): 25 mm
- Функциональная длина (LF1): 116 mm
- Функциональная ширина (WF1): 84 mm
