I40-X10-032-045
Переходник с ISO 7388-1 к креплению на оправке болтами
I40-X10-032-045
- ISO: 26718410
- Идентификатор материала: 6718410
- Количество в упаковке: 1
- EAN: 26718410
- ANSI: I40-X10-032-045
- CoroPak (RELEASEPACK): 15.1
- Max частота вращения (RPMX): 12 000 1/min
- Release date (ValFrom20): 2015-02-21
- Давление СОЖ (CP): 80 bar
- Демпфирующие свойства (DPC): false

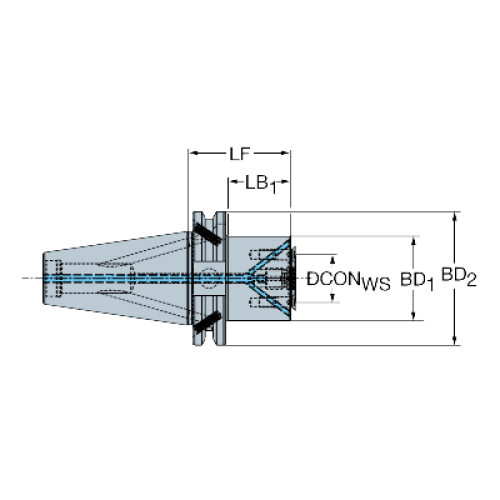

- Диаметр корпуса (BD1): 32 mm
- Диаметр корпуса (BD2): 63,5 mm
- Диаметр соединения (DCON): 10 mm
- Длина закрепления (LSC): 2,4 mm
- Длина корпуса (LB1): 24,5 mm
- Длина корпуса (LB2): 45 mm

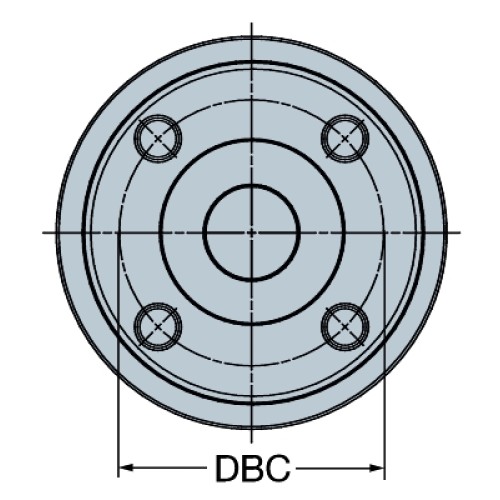

- Интерфейс со стороны заготовки (ADINTWS): Arbor -Coromant disc mill (4 bolts) -metric: X10
- Интерфейс со стороны станка (ADINTMS): ISO7388.1/DIN69871 -AD/B central/flange: ISO40
- Каппа (угол вращение вокруг оси z) (KAP): 0 deg
- Крутящий момент (TQ): 6.4 Nm
- Масса элемента (WT): 0,969 kg
- Материал корпуса (BMC): Сталь
- Обеспечение чипа данных (DCP): false
- Половина угла конусности (BHTA1): 0 deg
- Половина угла конусности (BHTA2): 0 deg
- Размер резьбы центрального болта (CRKS): M16
- Сбалансирован конструктивно (BBD): true
- Стандартное буквенное обозначение (STDLET1): AD/AF
- Стандартное численное обозначение (STDNO1): ISO7388-1
- Тип подвода СОЖ к зоне резания (CXSC): 3: axial inclined exit
- Тип подвода СОЖ к инструменту (CNSC): 7: decentral over flange and axial
- Функциональная длина (LF): 45 mm
- Функциональный диаметр (DFC): 44.45 mm
